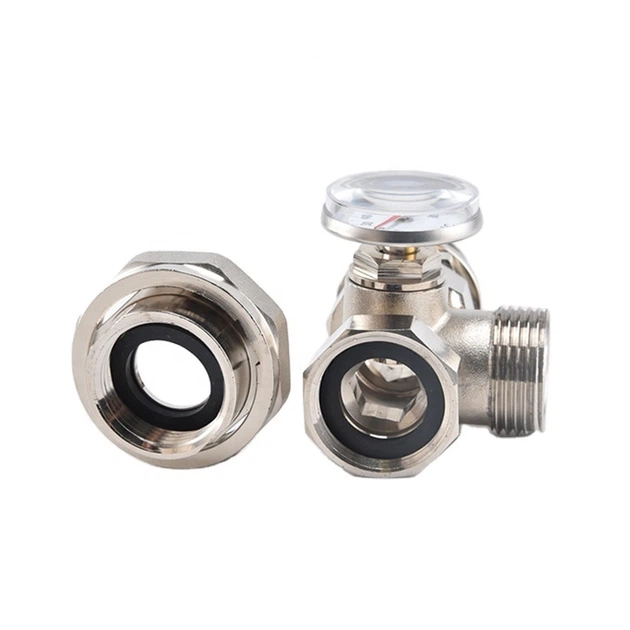

521311 Смесительный узел 1" для теплого пола Tervix Pro Line Mixset без насоса. Смесительный узел разработан, как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.
Принцип действия

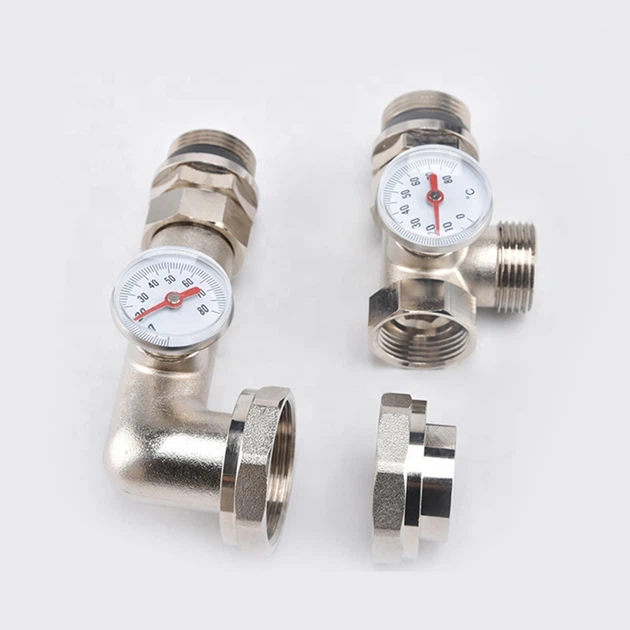

Теплоноситель, подаваемый из источника тепла, поступает на термостатический клапан (в комплект не входит). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (в комплект не входит). Также, для визуального контроля температуры теплоносителя, на подаче и обороте предусмотрены термометры (4). Остатки теплоносителя на обороте (5) подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку.
Подключение
Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла – наружная резьба 1’’. Рекомендуем использовать смесительный клапан ATM 561 (Afriso) и шаровые краны для подключения узла к источнику тепла и распределительной гребенки. Смесительный узел соединяется с распределительной гребенкой наружной резьбой 1''. На смесительный узел можно установить циркуляционный насос с базой 130 и 180 мм. Насос крепится двумя накидными гайками.
