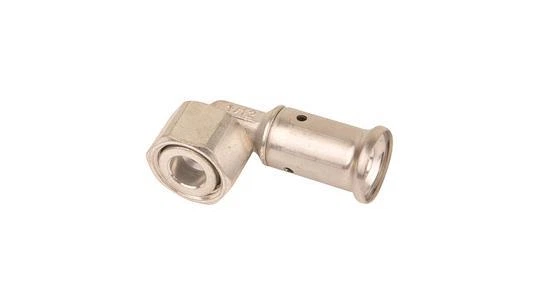

Пресс-поворотная муфта с накидной гайкой 16х1/2" HENCO (34P-1604)

Пресс-поворотн.муфта 16х1/2" с накидной гайкой HENCO Бельгия (34P-1604)

)

Латунные пресс-фитинги — standard

Конструкция

Корпус фитинга изготовлен из устойчивой к потере
цинка латуни CW617N/CW614N. Фитинги имеют
большие преимущества в отношении коррозии, они
также имеют преимущества с точки зрения охраны
окружающей среды.Фитинг имеет защитное кольцо, которое исключает
прямой гальванический контакт между алюминием
трубы и латунным фитингом. Оно исключает
возможность электролитической реакции.
Фитинг имеет уплотнительные кольца из EPDM и
уплотнительную втулку из RVS (нержавеющей стали)
с 3 смотровыми окошками.Для предотвращения ошибок при сборке размеры и
тип пресс-профиля, которым производится обжатие
фитинга обозначены на втулках из RVS.

Обнаружение утечки

Латунные пресс-фитинги HENCO имеют такую
конструкцию, что они немедленно дают течь, если
фитинг не был обжат при сборке.

Обжатие фитинга выполняет две функции:

- Оно уплотняет уплотнительное кольцо
- Оно крепит фитинг на трубе

Если фитинг не был обжат, то он протечет, когда
давление в системе составит 0,5 бара. Это позволяет
заблаговременно обнаружить ошибки (во время
необходимой опрессовки системы давлением) и
позволяет избежать ущерба, нанесенного протечкой
Не обжат в правильном положении
Если губки обжимного инструмента неправильно
расположены на фитинге, то втулка недостаточно
сильно сожмет уплотнительное кольцо. В этом случае
фитинг также будет давать протечку под давлением.
Неправильно работающий обжимной инструмент
Если обжимной инструмент работает неправильно
(не обеспечивает достаточного усилия обжатия), то
фитинг также протечет при наличии давления. Таким
образом, в дополнение к обнаружению утечек также
производится и обнаружение обжатия!
