Основной битермический теплообменник Beretta Ciao CSI (турбированные версии с 2010 г.)

Основной битермический теплообменник Beretta Ciao CSI (турбо версия с 2010 г., артикул 20005544) — это важный элемент газовых котлов Beretta серии Ciao в турбированных версиях (CSI), выпускаемых с 2010 года. Он предназначен для одновременного нагрева теплоносителя системы отопления и воды для бытовых нужд (ГВС) в двухконтурных котлах с закрытой камерой сгорания.

Особенности конструкции:

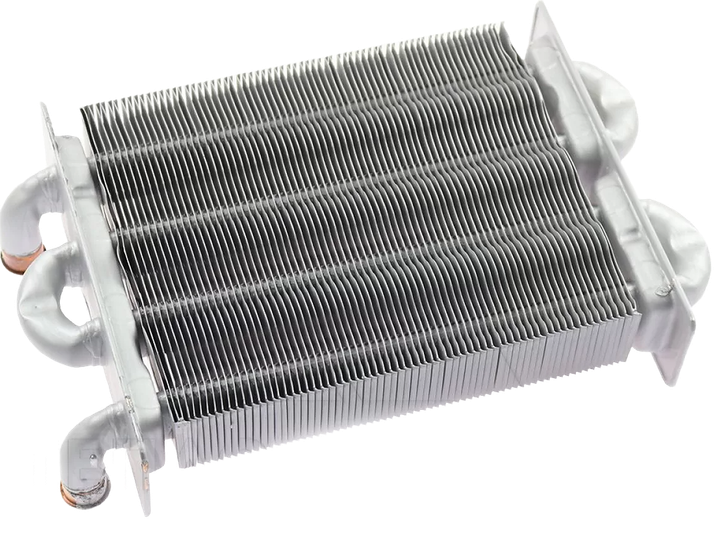

Теплообменник выполнен по битермической схеме "труба в трубе":

• Внешняя труба из меди с антикоррозийным покрытием нагревает теплоноситель для отопления.
• Внутренняя труба обеспечивает нагрев воды для ГВС.

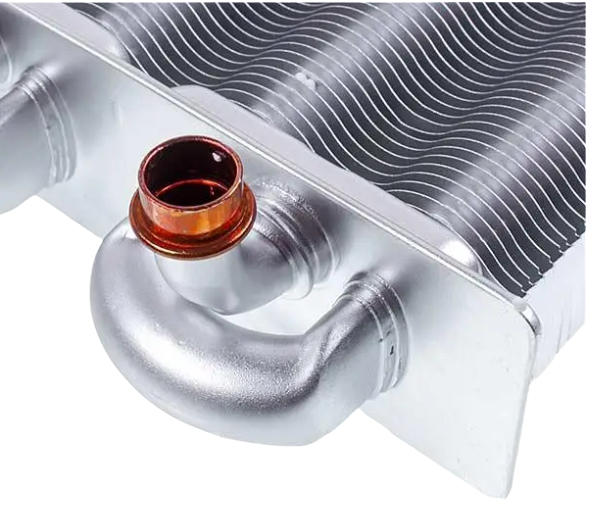

Эта модель отличается от более ранних версий (например, R10021419) способом подключения: патрубки отопления и ГВС крепятся с помощью клипс, что упрощает монтаж и демонтаж по сравнению с резьбовыми соединениями или скобами в предыдущих модификациях. Длина рабочей части теплообменника составляет около 220 мм, ширина — 180 мм, что делает его компактным и подходящим для котлов мощностью 16 и 24 кВт.

Теплообменник устанавливается над горелкой в камере сгорания и оснащён отверстием под погружной датчик температуры (NTC) с резьбой 1/8", что позволяет контролировать температуру теплоносителя.

Совместимость:

Теплообменник (артикул 20005544) используется в следующих моделях Beretta Ciao CSI (турбо) с 2010 года выпуска:

• Ciao 16 CSI.
• Ciao 24 CSI.
• Nord 24 CSI
• Ciao J 24 CSI (с двумя ручками и стрелочным термоманометром) (с 2010 года)
• Ciao D 24 CSI (с дисплеем и двумя ручками).

Эти котлы оснащены вентилятором для принудительного дымоудаления, что отличает их от атмосферных версий (CAI). Модели после 2010 года имеют обновлённую конструкцию теплообменника, что делает артикул 20005544 невзаимозаменяемым с более ранними версиями (например, R2310 или R10021419).

Принцип работы:

Тепло от сгорания газа передаётся внешней трубе, нагревая теплоноситель для отопления. При включении крана горячей воды тепло передаётся внутренней трубе, нагревая воду для ГВС. Битермическая конструкция обеспечивает компактность и экономию, но требует хорошего качества воды, так как накипь может быстро вывести теплообменник из строя.

Преимущества:

• Компактность: Один теплообменник заменяет два (первичный и вторичный).
• Простота установки: Клипсовое соединение облегчает замену.
• Эффективность: Быстрая передача тепла благодаря медному исполнению.

Когда требуется замена:

1. Засорение: Накипь или отложения снижают теплоотдачу, вызывая перегрев или недостаточный нагрев воды.
2. Пробой: Нарушение герметичности между контурами приводит к смешиванию теплоносителя и ГВС, что заметно по мутной воде или изменению давления.

Процесс замены:

• Отключаются газ и вода, сливается теплоноситель.
• Снимаются клипсы, отсоединяются патрубки.
• Извлекается старый теплообменник, устанавливается новый с заменой уплотнительных прокладок (в комплект обычно не входят).
• Рекомендуется доверить работу специалисту для проверки герметичности и корректной установки.
