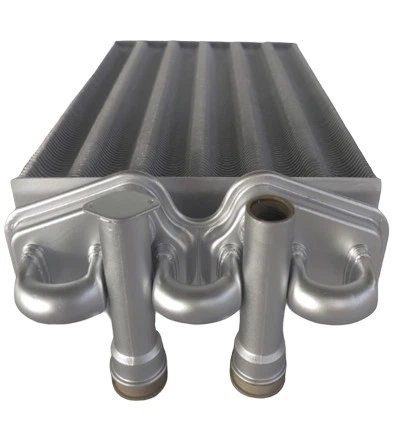

Основной битермический теплообменник для котла Italtherm City Basic (15002933).

Основной битермический теплообменник Hermann Habitat, Habitat 2, Bongioanni Linea Isy (артикул 15002933) — это ключевой компонент двухконтурных газовых котлов, используемый для одновременного нагрева теплоносителя в системе отопления и подготовки горячей воды для бытовых нужд (ГВС). Этот теплообменник применяется в котлах Hermann Habitat 23 E, Habitat 24 SE, Habitat 2 23 E, Habitat 2 24 SE, Bongioanni Linea Isy 23 I, 23 CSI, а также в некоторых моделях Italtherm, Tiberis и Romstal Vision 23 E. Ниже приведено подробное описание его характеристик, конструкции, преимуществ, особенностей эксплуатации и рекомендаций.

Технические характеристики:

• Тип: Битермический (коаксиальный) теплообменник.
• Мощность: Рассчитан на котлы с тепловой мощностью до 23–24 кВт.
• Материал:
  • Основной материал — медь, обеспечивающая высокую теплопроводность.
  • Покрытие — жаростойкое, обычно из смеси алюминия и силикона, защищающее от коррозии, окисления и воздействия кислотных продуктов сгорания.
• Размеры рабочей части:
  • Длина: ~270 мм.
  • Ширина: ~180 мм.
  • Точные размеры могут незначительно варьироваться в зависимости от модели котла.
• Подключение:
  • Соединение типа «клипса-клипса» для трубок (в некоторых моделях возможно резьбовое подключение).
  • Диаметр патрубков: 3/4" для контура отопления (вход/выход теплоносителя), 1/2" для контура ГВС (вход холодной воды, выход горячей).
  • На одном из патрубков отопления предусмотрен отверстие диаметром 3/8" для автоматического воздушного клапана, что является особенностью модели с артикулом 15002933.
• Артикул: 15002933 (может иметь аналоги, например, 2000803203 для Romstal Vision).
• Совместимость:
  • Hermann Habitat 23 E.
  • Hermann Habitat 24 SE.
  • Hermann Habitat 2 23 E.
  • Hermann Habitat 2 24 SE.
  • Hermann Habitat 2 28 SE.
  • Bongioanni Linea Isy 23 I.
  • Bongioanni Linea Isy 23 CSI.
  • Romstal Vision 23 E.
  • Italtherm City Basic.
  • Tiberis Oberon (в зависимости от модификации).
  • Для точной совместимости рекомендуется проверить артикул и модель котла, так как в Habitat 2 может использоваться теплообменник без отверстия для клапана (например, артикул 15005417).

Конструкция и принцип работы:

Битермический теплообменник объединяет два контура в одной конструкции:

• Внешний контур: Труба большего диаметра, через которую циркулирует теплоноситель для отопления (радиаторы или теплый пол).
• Внутренний контур: Труба меньшего диаметра, расположенная внутри внешней, предназначена для нагрева воды ГВС.
• Ребра: Медные ребра на внешней поверхности увеличивают площадь теплообмена, повышая эффективность передачи тепла от пламени горелки.
• Патрубки: Изготовлены из латуни для долговечности, расположены так, что патрубки ГВС находятся с одной стороны теплообменника, а отопления — с другой, что упрощает монтаж.

Принцип работы:

1. Газ сгорает в камере сгорания, нагревая медные стенки теплообменника.
2. В режиме отопления циркуляционный насос обеспечивает движение теплоносителя через внешний контур, нагревая систему отопления.
3. В режиме ГВС, когда открывается кран горячей воды, трехходовой клапан переключает приоритет на внутренний контур, нагревая водопроводную воду.
4. Коаксиальная конструкция позволяет эффективно передавать тепло обоим контурам, минимизируя потери.

Эта конструкция делает котел компактнее и экономичнее по сравнению с котлами с двумя отдельными теплообменниками, но требует тщательного ухода.

Преимущества:

• Компактность: Один теплообменник вместо двух экономит пространство, что идеально для настенных котлов в небольших помещениях.
• Эффективность: Медь и ребра обеспечивают высокую теплопередачу, а жаростойкое покрытие повышает устойчивость к высоким температурам.
• Экономичность: Снижение затрат на производство котла уменьшает его конечную стоимость.
• Долговечность: Латунные патрубки и антикоррозийное покрытие продлевают срок службы.
• Простота монтажа: Стандартизированные соединения («клипса-клипса» или резьбовые) упрощают установку и замену.

Применение:

Теплообменник подходит для двухконтурных котлов мощностью 23–24 кВт, которые обеспечивают отопление помещений площадью до 200–230 м² (при хорошей теплоизоляции) и ГВС для 1–2 точек водоразбора (кухня, ванная). Он оптимален для квартир, небольших домов или офисов.

Обслуживание и замена:

• Профилактика:
  • Осмотр и чистка теплообменника раз в 1–2 года.
  • Контроль давления в системе отопления (1,5–2 бара в холодном состоянии).
  • Промывка при признаках накипи (снижение напора горячей воды, шумы в котле).
• Признаки неисправности:
  • Медленное нагревание воды или радиаторов.
  • Протечки в местах соединений.
  • Шумы (шипение, бульканье) из-за накипи или засоров.
  • Недостаточная температура горячей воды.
• Замена:
  • Стоимость теплообменника зависит от региона (в Украине — ориентировочно 4000–7000 грн).
  • Замену лучше доверить специалисту, так как требуется демонтаж котла, слив теплоносителя и точное подключение.
  • Убедитесь, что новый теплообменник имеет нужный артикул и отверстие для воздушного клапана (если необходимо).

Советы по эксплуатации:

• Установите магнитный фильтр на входе теплоносителя для защиты от металлических частиц.
• Используйте фильтры или умягчители для ГВС, чтобы уменьшить накипь.
• Регулярно проверяйте работу котла в режимах отопления и ГВС.
• Проводите ежегодное техническое обслуживание, даже если котел работает стабильно.
• При покупке уточняйте, входят ли в комплект уплотнительные кольца и фиксаторы, так как они могут не поставляться с теплообменником.
