Трехфазный счетчик электроэнергии Deye Eastron SDM630MCT-ETL для промышленных систем мониторинга

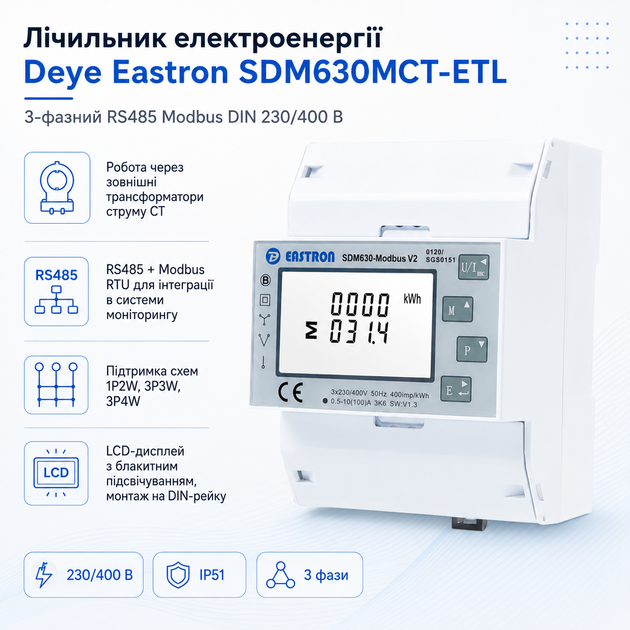

Deye Eastron SDM630MCT-ETL — это трехфазный многофункциональный электронный счетчик электроэнергии, предназначенный для промышленных, коммерческих и солнечных энергетических систем большой мощности. Устройство используется для точного измерения параметров электросети и передачи данных на инвертор или систему мониторинга через интерфейс RS485 с протоколом Modbus RTU.
Главная особенность модели — работа через внешние трансформаторы тока CT. Это позволяет использовать счетчик в системах с большими токами, где прямое подключение нагрузки к счетчику нецелесообразно или невозможно. Поддерживаются схемы подключения 1P2W, 3P3W и 3P4W.
Счетчик измеряет напряжение и ток по каждой фазе, активную, реактивную и полную мощность, частоту, коэффициент мощности, импортированную и экспортированную активную энергию, реактивную энергию и максимальный спрос. Также поддерживается измерение гармонических искажений до 31-й гармоники.
Для локального контроля предусмотрен LCD-дисплей с голубой подсветкой. Данные могут передаваться через RS485 Modbus RTU со скоростью обмена до 38400 bps, что обеспечивает удобную интеграцию в системы мониторинга, автоматики, инверторные комплексы и решения с нулевым экспортом.
Компактный корпус монтируется на DIN-рейку 35 мм и занимает 4 модуля по ширине. Материал корпуса — самозатухающий пластик UL 94 V-0, а степень защиты IP51 подходит для установки внутри электрощитов и технических помещений.
Преимущества товара
- Трехфазный многофункциональный счетчик для промышленных систем
- Измерение тока через внешние трансформаторы CT
- Поддержка подключения 1P2W, 3P3W и 3P4W
- Интерфейс RS485 с протоколом Modbus RTU
- Измерение импорта и экспорта активной энергии
- Контроль активной, реактивной и полной мощности
- LCD-дисплей с голубой подсветкой
- Монтаж на стандартную DIN-рейку 35 мм
Сферы использования
- Промышленные солнечные электростанции
- Коммерческие системы мониторинга электроэнергии
- Системы с нулевым экспортом
- Распределительные электрощиты
- Производственные, складские и технические объекты
- Интеграция с инверторами через RS485 Modbus
Характеристики
- Тип: Счетчик электроэнергии
- Бренд: Deye / Eastron
- Модель: SDM630MCT-ETL
- Тип счетчика: Трехфазный электронный
- Тип измерения тока: Через внешние трансформаторы тока CT
- Количество фаз: 3 фазы
- Тип подключения: 1P2W, 3P3W, 3P4W
- Номинальное напряжение: 230 / 400 В
- Входное напряжение L-N: 100–289 В AC
- Входное напряжение L-L: 173–500 В AC
- Номинальная частота: 50 / 60 Гц
- Вторичный ток трансформатора: 1 А или 5 А в зависимости от модификации
- Диапазон первичного тока: Настраивается
- Собственное потребление: ≤2 Вт / 10 ВА
- Измеряемая активная энергия: Импорт / экспорт
- Измеряемая реактивная энергия: Да
- Измерение мощности: Активная, реактивная, полная
- Коэффициент мощности: Да
- Максимальный спрос: По току и мощности
- Измерение гармоник: До 31-й гармоники
- Точность активной энергии: Класс 1.0 или 0.5s в зависимости от модификации
- Точность реактивной энергии: Class 2
- Точность напряжения и тока: 0.5% от номинала
- Точность коэффициента мощности: 1%
- Точность частоты: 0.2% от средней
- Интерфейс связи: RS485
- Протокол: Modbus RTU
- Тип шины: RS485, полудуплекс
- Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400 bps
- Адресация: 1–247
- Импульсные выходы: 2 выхода, активная и реактивная энергия
- Дисплей: LCD с голубой подсветкой
- Монтаж: DIN-рейка 35 мм
- Ширина монтажа: 4 модуля, 72 мм
- Питание: От измерительной сети
- Материал корпуса: Самозатухающий пластик UL 94 V-0
- Степень защиты: IP51
- Рабочая температура: От -25°C до +55°C
- Влажность: До 95%, без конденсации

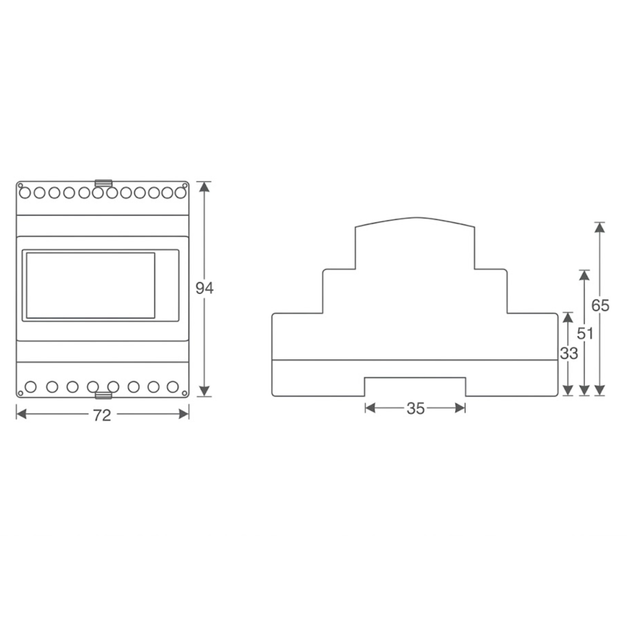

- Габариты: 94.5x72x65 мм
- Вес: Около 0.29 кг
Комплектация
- Счетчик электроэнергии Deye Eastron SDM630MCT-ETL — 1 шт
