Утеплювач з'ємна ізоляція пінопластова шкаралупа Kometa PPS DN100 50мм для Засувок ДУ 100 мм фланцевих з клиноподібним затвором

Утеплювач з'ємна ізоляція запірної арматури (Kometa PPS DN)

Це швидко з'ємна багаторазова ізоляція для фланцевих з'єднань, арматури, ділянок трубопроводів і елементів обладнання, що вимагають у процесі експлуатації регулярного доступу.

Ізоляція запірної арматури (Kometa PPS DN дає :

• захист персоналу підприємства від термічних опіків, забезпечуючи на гарячих поверхнях температуру не більше 45 °C;

• зручність технічного обслуговування фланцевих з'єднань.

• відсутність приписів і штрафних санкцій із боку органів, які перевіряють

(Інспекція з енергозбереження, Інспекція з охорони праці);

• зниження теплових втрат із поверхні фланцевих сполук що в кінцевому підсумку, з огляду на кількість таких елементів, а також ціну енергоносіїв, дає вельми відчутну економію коштів.

Матеріал скорлупи:

Пінополістирол марки ПСБ-С-25 (ДСТУ Б.В.2.7-8-94).

Теплопровідність 0,037 -0,039 Вт/мК.

Термін служби –дослідники з'ясували, що всі характеристики матеріалу залишаються незмінними та можуть прослужити як теплоізоляція не менше 50 років.

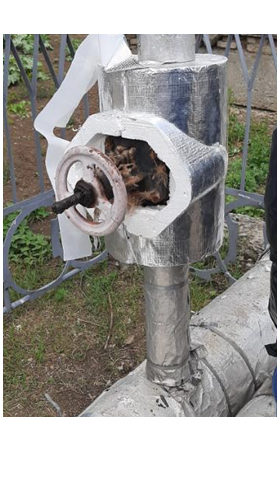

Зовнішня поверхня шкаралупи покрита захисним шаром з армованого фольгоізолу, що самоклеїться Дуплекс армований тип А(200) ТУ У 25.2.-22592900-005Ж200. Цим же матеріалом проводиться кріплення складових частин шкаралупи на місці монтажу. Такий спосіб кріплення забезпечує безпроблемний доступ до всіх частин засувок при виконанні робіт з їхнього сезонного технічного обслуговування та налагодження. Для з'єднання шкаралупи також використовується гідроізоляційний скотч.

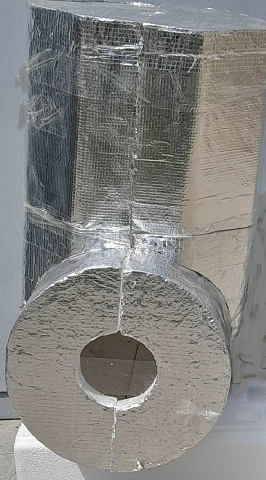

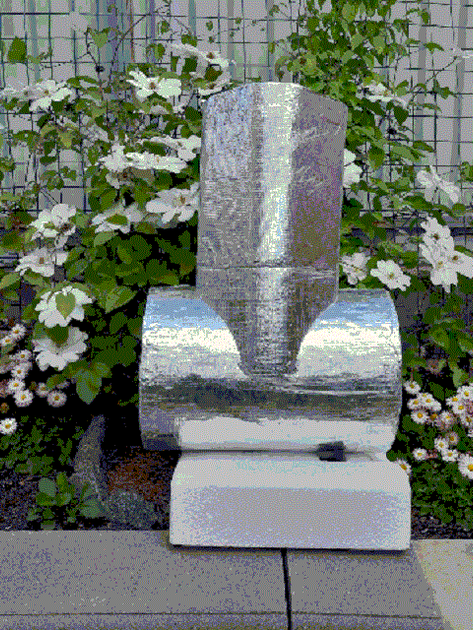

Пінопластова шкаралупа складається з чотирьох частин з шипом і пазом і дозволяє в стислий термін надійно ізолювати трубопровідну арматуру будь-якого діаметру. При цьому товщина пінопластової стінки визначається замовником самостійно і може становити 30, 40, 50 мм і більше.

Область застосування: термоізоляція теплотрас та трубопроводів гарячого та холодного водопостачання; термоізоляція трубопроводів із низькими температурами; теплоізоляція магістральних теплотрас; ізоляція трубопроводів, розташованих під землею та над землею.

Утеплювач пінопластова шкаралупа Kometa PPS DN випускаються. Українським виробником

згідно до Зміни №1 до ТУ У 24.2-25189398-001:2016:

ТРУБИ СТАЛЕВІ, ВИРОБИ ФАСОННІ ПОПЕРЕДНЬО ТЕПЛОІЗОЛОВАНІ ПІНОПОЛІУРЕТАНОМ І ПІНОПОЛІСТИРОЛ ПОЛІЕТИЛЕНОВОЇ ТА СТАЛЕВОЇ ОБОЛОЧКИ ПТ ППУ ППС ПЕ ППУ ПЕС НМ;

Внесено до бази даних USM 100 «ТЕХНІЧНІ УМОВИ УКРАЇНИ» МІНЕКОНОМІКИ

Державне підприємство «Харківський регіональний науково-виробничий центр стандартизації, метрології та сертифікації ДП "ХАРКІВСТАНДАРТМЕТРОЛОГІЯ" Ідентифікаційний код 04725906 Внесено до книги обліку за № 04725906/016086/01 14.02.2023р.

Термін виготовлення За умови 100% оплати замовлення:

для замовлення 1-2 шт. 3-4 дні;

для замовлення болем 2шт термін виконання уточнюються з продавцем під час оформлення замовлення.

МЕТОДИКА РОЗРАХУНКУ ТЕПЛОВИХ ВТРАТ З ПОВЕРХНІ ТРУБИ

Державний комітет України

житлово-комунальному господарству

НОРМИ ТА ВКАЗІВКИ ПО НОРМУВАННЮ ВИТРАТ ПАЛИВА ТА ТЕПЛОВОЇ ЕНЕРГІЇ НА ΤΑ ОПАЛЕННЯ ЖИТЛОВИХ ΓΡОМАДСЬКИХ СПОРУД, НА ГОСПОДАРСЬКО-ПОБУТОВІ ПОТРЕБИ В УКРАЇНІ

КТМ 204 Україна 244-94

Київ 2001

Величина теплових втрат з ділянки трубопроводу за годину, Вт:

Q = b · l · q

·b - коефіцієнт враховує теплові втрати через опори, з'єднання та арматуру, що приймається за СНиП 2.04.014 і рівний для сталевих трубопроводів з Ду<150мм b=1.2, Ду>=150 b=1.15,

l – довжина ділянки, м;

q – теплові втрати з одного метру труби за одну годину, Вт/м.

q = k · 3.14 · (tв - tc)

tв – температура води в трубопроводі, °C;

tс – температура середовища навколо трубопроводу, °C;

k – лінійний коефіцієнт теплопередачі, Вт/м°C;

k = 1 / ( (1/2λт)·ln(dзт/dвт) + (1/2λі)·ln(dзі/dві) + 1/(αз·dзі) )

λт – коефіцієнт теплопровідності матеріалу труби, Вт/м²°C;

λі – коефіцієнт теплопровідності теплової ізоляції, Вт/м²°C;

dвт, dзт – внутрішній та зовнішній діаметри труби відповідно, м;

dві, dзі – внутрішній та зовнішній діаметри ізоляції відповідно, м;

αз - коефіцієнт тепловіддачі на зовнішній поверхні теплової ізоляції, Вт/ м°C,

приймається за додатком 9 СНиП 2.04.14 "Теплова ізоляція обладнання та трубопроводів".
