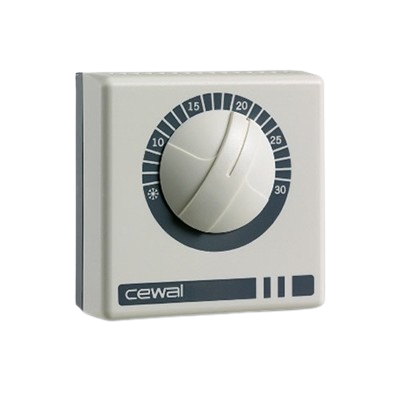

Механічний кімнатний регулятор температури Cewal RQ 01

Механічний регулятор температури CEWAL RQ01

Цей термостат призначений для автоматичного регулювання обігріву та кондиціонування різних видів приміщень
(житлових, готелів, офісів, цехів і т. і.). Він підходить також для будь-якого застосування при опалюванні та
кондиціонуванні як промислових, так і громадських приміщень.

Без виносних датчиків. Датчик в середині термостата. Реагує на температуру в приміщенні.
Принцип роботи – замикає і розмикає контакт. Переважно ставиться на газовий котел, електричну теплу підлогу, але може використовуватися і для інших приладів, які призначені для підтримки температурних режимів.

РОЗМІЩЕННЯ
Рекомендується обирати для розміщення термостату зони, які найкращим чином відображають умови середньої
температури усього приміщення. Слід уникати його розміщення безпосередньо поблизу дверей, вікон, джерел
тепла, місць з надмірною або повною відсутністю вентиляції
Крім того, рекомендується монтувати термостат на відстані приблизно 1,5 м від полу.

ВСТАНОВЛЕННЯ CEWAL RQ 01:
1.Застосовувати для кріплення коробку електричної установки з міжосьовими відстанями між отворами 60 мм; як
альтернатива, термостат може бути прикріплений до стінки
(міжосьові відстані між отворами 60 мм);
2.Зняти коліщатко та гвинти утримання кришки, як зазначено на кресленні внизу;
3.а) прикріпити цоколь до стіни
 б) з’єднати заземлення пристрою за допомогою затискачу, позначеного відповідним символом
   с) згідно з електричною схемою, наведеною на кришці, приєднати гнучкі невід’ємні кабелі до відповідних
затискачів гвинтами
 д) повернути на місце гвинти, кришку та коліщатко.

Кімнатний термостат RQ 01 дозволяє встановлювати температуру в діапазоні від +5 до + 30° C з чутливістю 1° C. Чутливий елемент – сильфон наповнений парою. Замикаючі і переключаючі контакти – срібні.
