Умный контроллер для водяного теплого пола Tervix Pro Line X10 ZigBee на 8 контуров / зон 511108

Контроллер X10 предназначен для управления системой водяного напольного отопления максимум на 8 контуров. Имеет 2 режима работы – Нагрев и Охлаждение. Имеет 2 варианта подключения термостатов – ведущий (классический) и беспроводной (по протоколу ZigBee). Совместимость с комнатными термостатами Tervix с WiFi или ZigBee управлением и термоприводами Tervix нормально закрытыми (NC) или нормально открытыми (NO) при напряжении 230В.

Контроллер X10 разработан для возможности использования его:

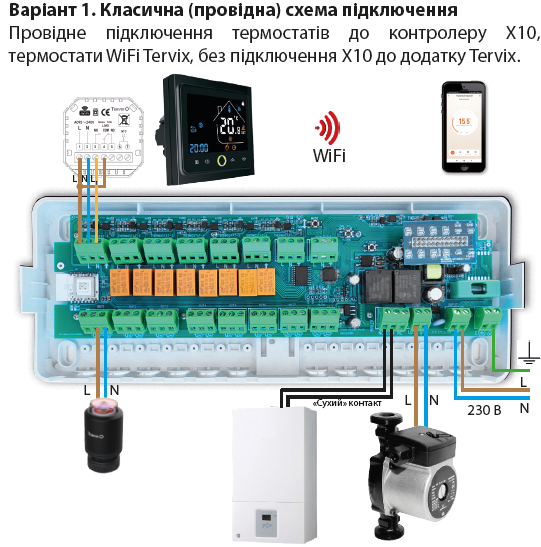

1. в качестве классического контроллера для теплого пола – термостаты, термоприводы, насос и котел подключаются к Х10 проводам. Далее контроллер по запрограммированной логике управляет этими устройствами.

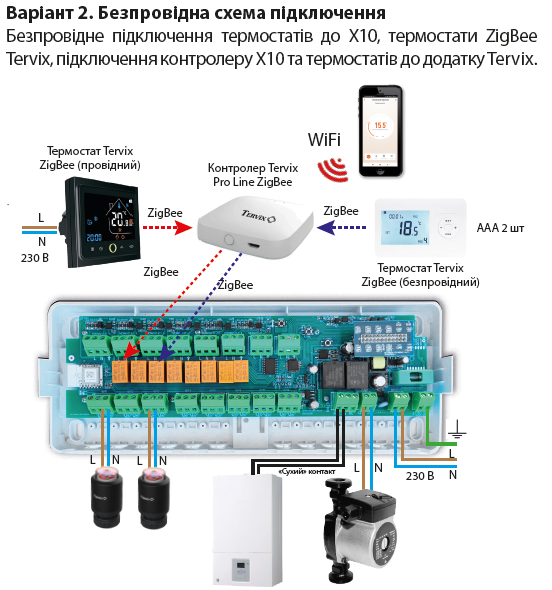

2. как контроллер, который может работать по беспроводной схеме - термостаты ZigBee подключаются, по протоколу ZigBee, к контроллеру Х10, а термоприводы, насос и котел, стандартно подключаются к Х10 проводами.

Контроллер X10 оснащен модулем ZigBee, позволяющим подключить его к приложению Tervix, управлять и видеть статусы работы каждого контура, насоса и котла. Также появится возможность подключения комнатных термостатов на 230В Tervix и беспроводных термостатов Tervix по беспроводной схеме управления по протоколу ZigBee 3.0. Есть возможность подключения нормально открытых (NO) и нормально закрытых термоприводов (NC) на 230 В.

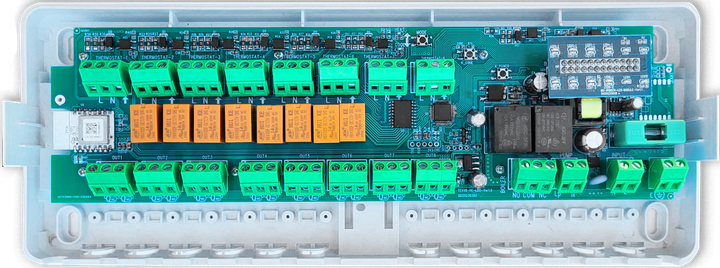

Принцип работы: Контроллер X10 разработан для автоматизированного управления 8 контурами/каналами комнатный термостат – термопривод, циркуляционным насосом и котлом. Включение любого термостата на нагрев вызывает запуск насоса и котла (реле (котел) переходит в положение COM-NO). Происходит запуск соответствующего термопривода и сигнального светодиода. Запуск насоса и котла происходит с задержкой, чтобы термопривод успел открыться. Время задержки включения котла и насоса 60 секунд.

После выключения всех термостатов насос и котел также выключаются (реле (котел) возвращается в положение COM-NC). Насос и котел выключаются без задержки во времени, то есть сразу. Световая индикация позволяет точно определить какой контур (термопривод) сейчас работает и включен/выключен котел и циркуляционный насос. Также можно видеть подключен ли контроллер и есть ли он сети ZigBee, также можно видеть или подается на контроллер питания. При проводном подключении термостата к Х10 управляющим сигналом является фаза, выходящая из термостата. Если термостат в режиме нагрева/охлаждения вкл., фаза подается на клемму - контроллер начинает работать. При беспроводном соединении – термостат посылает сигнал контроллеру ZigBee, он в свою очередь передает данные на Х10 и тот начинает работать.

Внимание! Для беспроводного подключения термостатов нужно сделать умные сценарии в приложении Tervix.

Артикул 511108

Тип/модель Х10

Размер 280мм*110мм*40мм

Рабочая температура -20...+60 °C

Материал ABS

Среда применения водяной теплый пол

Напряжение 170-240В, 50-60 Гц

Степень защиты II

Комплектация 1. контроллер для водяного теплого пола Tervix Pro Line Х10 на 8 контуров 2. крепление на DIN рейку 3. Инструкция по эксплуатации

Выход на термостат 230В

Выход на термопривод 3А, 230В

Выход на насос 10А, 230В

Выход на котел COM/NO/NC (без напряжения)

Предохранитель 20А, 230В

Задержка включения котла и насоса 60 сек

Индикация работы Да. Светодиоды

Возможность масштабирования Да

Количество контуров управления 8

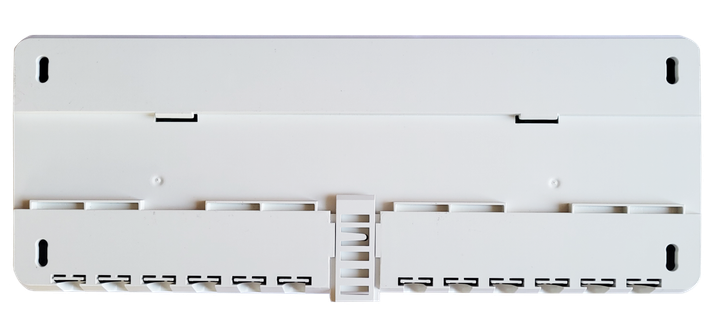

Способ крепления DIN рейка, дюбели

Цвет белый

Гарантия 24 мес.

Подключение термостатов проводное/беспроводное
