Монтажный набор для инфракрасной пленки

Комплект предназначен для самостоятельной установки инфракрасной пленки.
Для соединения проводов с токопроводящими шинами используются контактные зажимы.

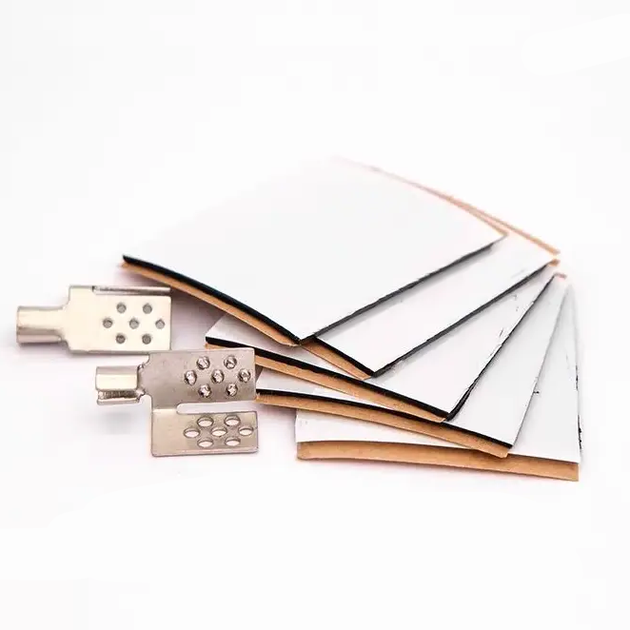

В комплект входит: прессованная клемма (крокодил) — 2 шт.; битумная изоляционная лента 20 см — необходимо нарезать 5 см = 4 шт. (для изоляции клемм) + 2,5 см = 2 шт. (для изоляции обратной стороны).

Для подключения теплого пола на основе нагревательной пленки (термопленки) к электрической сети необходим надёжный контакт электрического кабеля с нагревательным элементом. Для этого используются разъёмы, покрытые специальным припоем, содержащим серебро. К разъему через его короткий зажим подключается электрический кабель, а через пластинчатый зубчатый зажим — нагревательная пленка. Во время монтажа разъем прокалывает изоляционный материал термопленки и входит в зацепление с медной шиной, подающей ток.

Коннектор представляет собой «крокодил» в верхней части с кольцом для подключения кабеля питания, а в нижней части имеет специальные «ушки» для лучшего контакта с пленкой. Для повышения проводимости коннектор покрыт специальным посеребренным припоем. На инфракрасной пленке имеются специальные токопроводящие медные полосы. Коннектор надевается на пленку так, чтобы медная полоса оказалась внутри «крокодила», после чего он зажимается. В кольцо коннектора вставляется кабель питания, который также зажимается. Таким образом, коннектор готов к работе и может обеспечивать подачу питания.

Перед включением пленки обязательно убедитесь, что разъёмы изолированы битумной изоляцией.
