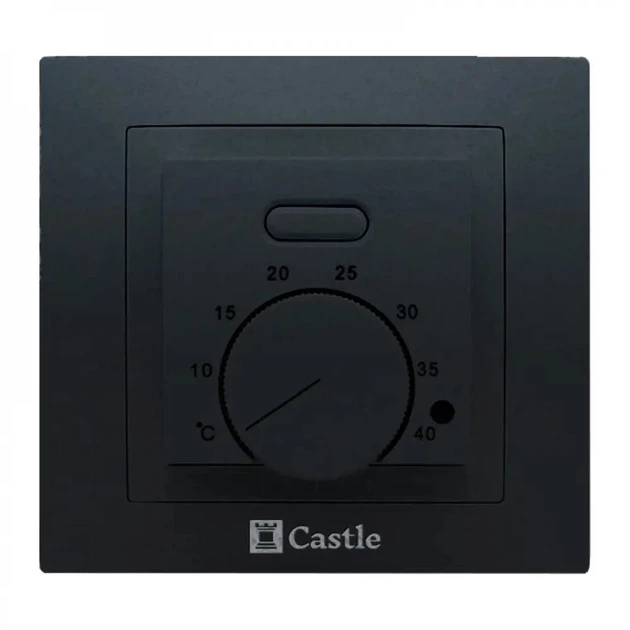

Терморегулятор механический AC308H Castle предназначен для электрического нагревательного кабеля или греющей пленки. При отсутствии датчика терморегулятор работать не будет. Терморегулятор Кастле AC308H предназначен для монтажа в стандартную монтажную коробку.
Характеристики термостата Кастле AC308H:
- Тумблер вкл/выкл (красный светодиод), без функции программирования.
- Встроенный монтаж.
- Имеет размеры: 86 х 86 х 80 мм.
- Максимальная нагрузка:16 А
- Потребляемая мощность: 5 Вт.
- Напряжение питания: 220 В, 50Гц.
- Диапазон регулировки температуры: +5...+40°C.
- Укомплектован датчиком пола, длиной: 3 м.
- Когда включен нагрев: светодиод горит красным цветом.
- Защита корпуса: IP20.
- Производитель: Китай
Назначение и установка терморегулятора Castle AC308H
Терморегулятор предназначен для стандартного скрытого монтажа в стенной коробке диаметром 65мм. Рекомендован для установки с любыми системами электрического обогрева (резистивные кабели и маты, ИК пленки и т.д.) мощностью не более 3000Вт/~220В.
Определите место установки терморегулятора. Высота установки 0,3...1,2м от пола. Избегайте попадания прямых солнечных лучей на терморегулятор. Подготовьте отверстие диаметром 68мм и глубиной 60мм тыльной стороне терморегулятора. в стене. Затем установите монтажную коробку в стену и закрепите ее. Подведите питающие провода, монтажные концы нагревательной секции, датчика температуры пола к монтажной коробке в гофротрубках. Переведите клавишу выключателя в положение выкл «0». Кратковременно подайте напряжение на питающие провода, индикатором фазы определите фазный провод, пометьте его. Отключите питание 220В. Присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора. Закрепите терморегулятор в монтажной коробке. Подайте напряжение на терморегулятор.
Первоначальная настройка термостата Castle AC308H
Включение терморегулятора
Поверните ручку регулятора температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВКЛ «1». Поверните ручку регулятора температуры по часовой стрелке, загорится светодиод означающий включенное состояние терморегулятора. Поворот ручки регулятора температуры против часовой стрелки уменьшает температуру, по часовой – увеличивает.
Выключение терморегулятора
Поверните ручку регулятора температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВЫКЛ «0».
Уход за терморегулятором
Терморегулятор требует к себе внимательного и бережного отношения, Не допускайте грубого механического воздействия к изделию, равно как и контакта с кислотами, щелочами, растворителями. Это может привести к ухудшению внешнего вида изделия. Содержите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей, насекомых внутрь изделия.
