Фильтр тонкой очистки с регулятором давления Resideo Braukmann MiniPlus FK06-3/4AAM

Фильтр тонкой очистки с регулятором давления Resideo Braukmann MiniPlus FK06-3/4AAM представляет собой комбинацию фильтра тонкой очистки и регулятора давления. По сути фильтр Resideo Braukmann MiniPlus FK06 - это комбинация фильтра для воды Resideo Braukmann MiniPlus FF06 и регулятора давления воды Resideo Braukmann D06F соединенных в одном корпусе, что обеспечивает компактность установки оборудования и уменьшает его стоимость, что тоже не маловажно.

Фильтры Resideo Braukmann MiniPlus FK06 обеспечивают непрерывную подачу фильтрованной воды. Фильтр тонкой очистки предотвращает попадание инородных тел, таких как частиц ржавчины, песок, волокна пакли и др., и тем самым снижает вероятность коррозии. Осадок, скопившийся на дне чаши фильтра, можно просто удалить, промыв фильтр. Редукционный клапан предотвращает повреждение из-за избыточного давления и снижает потребление воды. Компактные по размеру, эти фильтры предназначены для использования в ограниченном пространстве. Фильтры соответствуют требованиям DIN/DVGW.

Особенности

• Проверенная и надёжная конструкция
• Установленное давление напрямую отображается на шкале уставок
• Регулирующая пружина не контактирует с питьевой водой
• Вкладыш клапана изготовлен из высококачественного синтетического материала и может быть полностью заменен
• Подача фильтрованной воды не прекращается в процессе промывки
• Колебания входного давления не оказывают влияния на выходное давление
• Сменный фильтр и резервуар фильтра в сборе
• Сертификация ACS
• Все материалы соответствует требованиям KTW

Технические данные

• Среда: питьевая вода

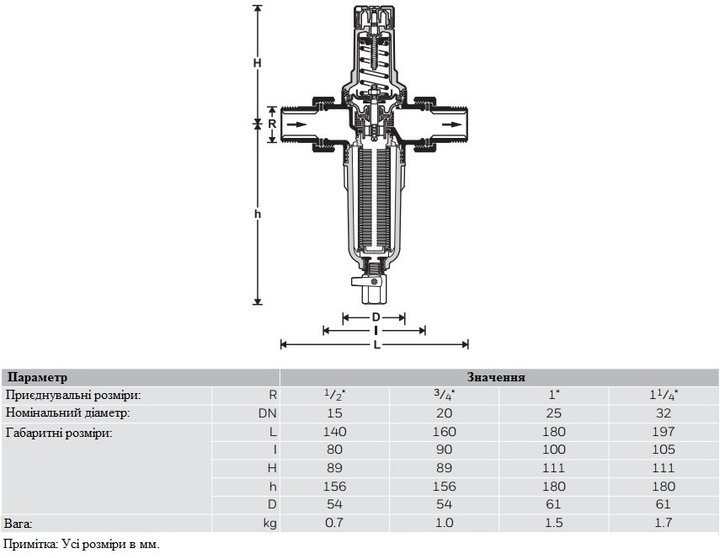

• Присоединительные размеры: 3/4"
• Номинальный размер: DN 20
• Максимальное рабочее давление: 16 бар
• Максимальное входное давление: 16 бар
• Выходное давление: 1.5 - 6 бар
• Максимальна робоча температура середовища: 70 °C
• Монтажное положение: горизонтальное, чаша фильтра направлена вниз

Принцип действия

Комбинированный фильтр FK06 объединяет в одном приборе редукционный клапан и промывной фильтр тонкой очистки. Во время нормальной работы вода течет через сетку фильтра к выпускному отверстию корпуса. Чтобы промыть фильтр, открывается шаровой кран, который выводит частицы грязи. Постоянная подача фильтрованной воды доступна также во время цикла промывки. Встроенный редукционный клапан работает по принципу уравнивания усилий. Это означает, что сила диафрагмы действует навстречу силе упругости пружины. Входное давление не влияет на открытие или закрытие клапана, поэтому колебания входного давления не оказывают влияние на выходное давление.

Установка

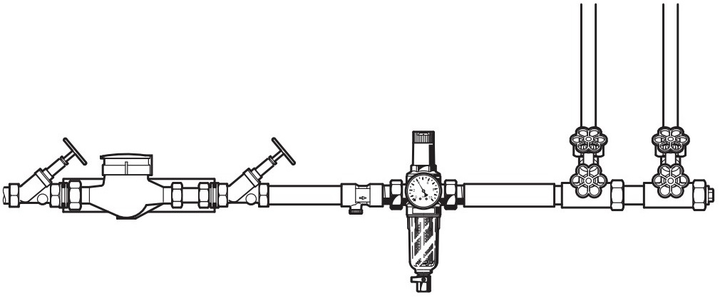

Место установки должно быть защищено от мороза и быть легкодоступным. Установить в горизонтальном трубопроводе стаканом фильтра вниз, это положение обеспечивает оптимальную эффективность фильтра. В соответствии со стандартом EN 806-2 рекомендуется устанавливать фильтр сразу после счетчика воды.
