Цифровой регулятор влажности ВРД-1д с измерителем для инкубатора

Влагорегулятор цифрового типа ВРД-1

с влагомером двухрежимный.Монтаж на DIN рейку.

Назначение:

Цифровой  влагорегулятор с влагомером ВРД-1 служит для поддержания заданной влажности воздуха в инкубаторах, теплицах, оранжереях и т.п. и измерения уровня влажности. В приборе используется цифровой датчик влажности DHT11.

Прибор ВРД-1 на 2 режима работы (  «h» для управления увлажнителя воздуха, режиме «H» для  управления осушителем воздуха).

Во влагорегуляторе используется релейный силовой элемент.

Работа возможна  с активной нагрузкой (увлажнители, ТЭНы и другие приборы), и с пассивной нагрузкой (трансформаторы, блоки контроля питания, преобразователи и т.п.).

В схеме прибора применен микроконтроллер, который анализирует считанную цифровым датчиком влажность, сравнивает ее с заданным уровнем, учитывает заданный режим работы, затем включает или отключает нагрузку.

Параметры регулятора:

Напряжение питающей сети : 160-250 Вольт переменное 50 Гц

Точность поддержания влажности ± 2 %, до 50 °С.

Пределы регулировки влажности от 10 % до 90 %.

Диапазон рабочей температуры: от 0 °С до + 60 °С.

Максимальная  мощность нагрузки: 1,0 кВт.

Работа в режимах  увлажнения и осушения.

Меры предосторожности:

Запрещена эксплуатация с поврежденной изоляцией и проводом датчика влажности. Не опускать датчик в воду, т. к. он не герметичен. Установку, загрузку и выгрузку инкубатора производить при отключенном от сети врегуляторе. Не разбирать и не производить ремонт влагорегулятора включенным в сеть.

Руководство по использованию:

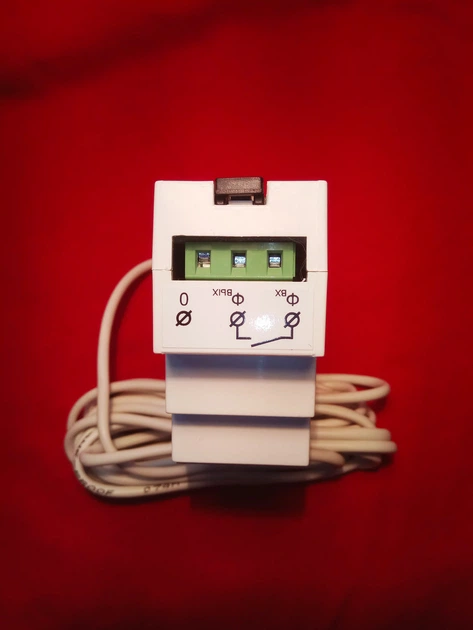

 1. Смонтируйте влагорегулятор на DIN-рейку и подключите его согласно схеме на корпусе устройства. После процесса запуска  будет показано значение влажности оздуха. Первый знак  «h» (регулятор управляет увлажнителем воздуха) или «Н» ( регулятор управляет осушителем воздуха). Две последние цифры ― значение влажности в процентах.

 2. Для задания необходимой влажности одновременно нажмите на кнопки (-) и (+), индикатор замигает. В режиме мигания индикатора, нажимая на (-) или (+), выставите нужную влажность. После прекращения  нажатия кнопок через 5 секунд индикатор перестанет мигать и регулятор перейдет в рабочий режим.

 3. Разместите датчик регулятора в место, где нужно поддерживать влажность.

 4. Подключите вилку увлажнителя к розетке на корпусе регулятора.

 5. Значение влажности на индикаторе начнет  приближаться к заданной влажности.

 6. При обрыве датчика на индикаторе будет светиться  “ERR” (ошибка). После устранения неисправности восстановится нормальная работа регулятора.

 7. После установления заданного уровня влажности (в инкубаторе) понаблюдайте показания в течении суток. Затем можно производить закладку яиц.

 8. Для изменения режима работы нажмите одновременно, на 3 секунды, кнопки (-) и (+).

Правила хранения:

Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

Гарантийные обязательства:

Изготовитель гарантирует нормальную работу терморегулятора в течение одного года со дня продажи и предоставляет право бесплатного ремонта изделия при отсутствии механических повреждений. Ремонт и обмен производится по месту приобретения.
