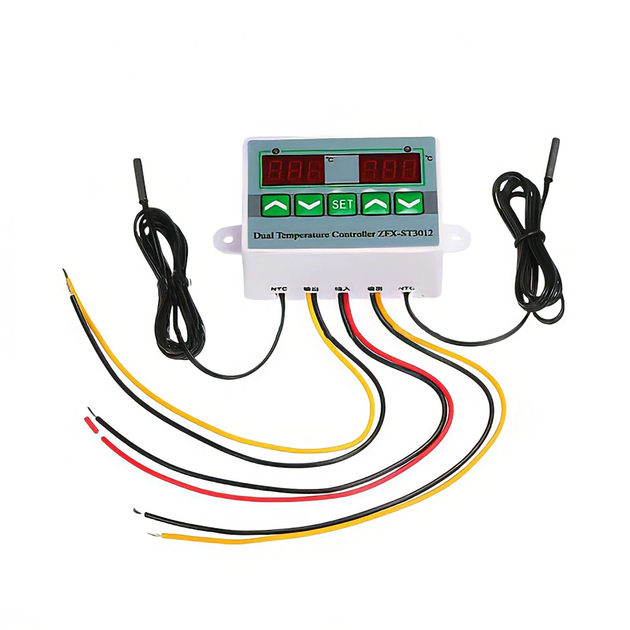

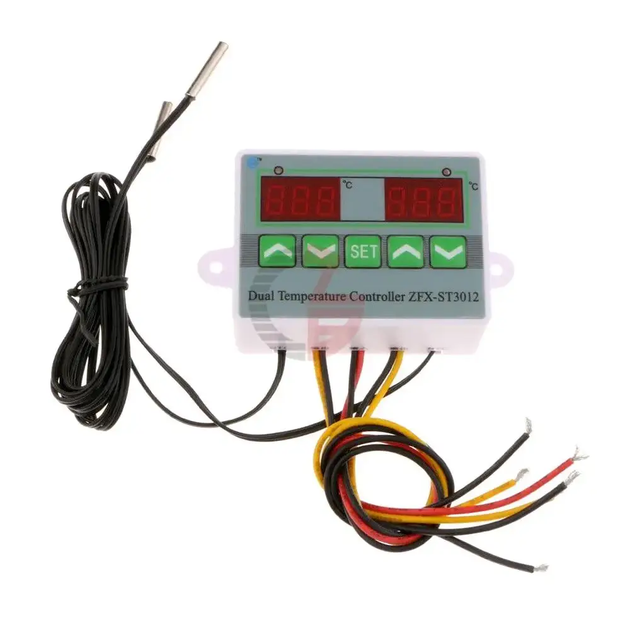

Цифровий терморегулятор 220/24/12 Вольт №414

Робоча напруга: DC 12 В/DC 24 В/AC 220 В Модель датчика: NTC (10 K/3435) Робочий струм: Макс 200мА Зберігання даних: доступно. Робоча температура: 0 ℃ ~ 50 ℃ Температура зберігання:-10 ℃ ~ 60 ℃ Діапазон контролю температури:-50 ℃ ~ 110 ℃ Похибка вимірювання температури: ± 0,5 ℃ Довжина: 76x55x31 мм Розмір отвору: 70x50 мм (Д х В) Довжина датчика: 1 м

опис

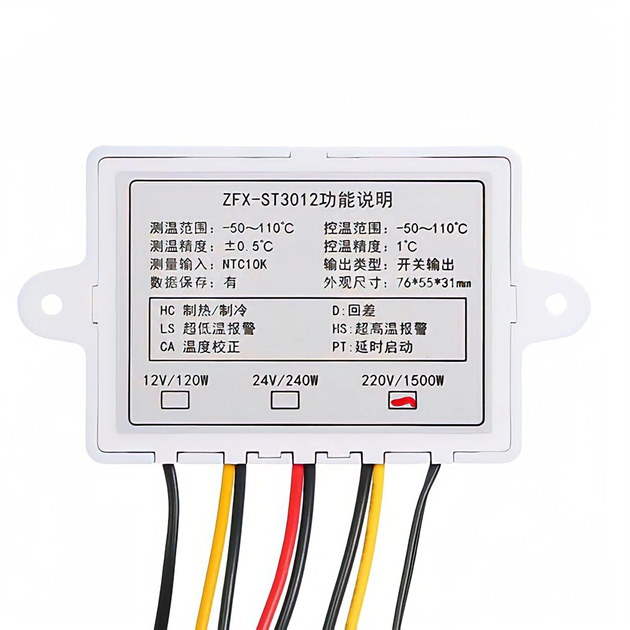

Код Вкажіть Пояснення Блок HC охолодження/нагрів режим роботи H = нагрівання C = охолодження D Повернути різницю Різниця в температурі між запуском і вимиканням ℃ LS Наднизька температура ALL ℃ HS Ультра-температура AL-H ℃ CA Температура корекції ℃ PT Відкладений старт Мінімальний час простою Хвилина

Встановіть лівий контроль температури

Натисніть клавішу «SET» лівий екран блимає. натисніть «вгору» і «вниз», щоб відрегулювати діапазон температур, натисніть «вгору» або «вниз», щоб зберегти потім вихід.

Встановіть правильну температуру контролю

Натисніть двічі «набір» правий екран блимає, натисніть «вгору» і «вниз», щоб відрегулювати температуру, натисніть «вгору» і «вниз» (будь-який) щоб зберегти потім вихід.

Запустити і зупинити синхронізацію ◆Охолодження. Режим нагріву установка Натисніть клавішу «SET» менше 3 секунд, введіть в меню дисплей, код «HC» з'являється на екрані, натисніть клавішу «set», що відображається режим роботи. натисніть «▲» або «▼» для налаштування параметрів. "C" означає режим охолодження, "H" означає режим нагрівання. ◆Температура функція корекції Коли є відхилення між температурою вимірювання і стандартною температурою. Значення вимірювання і стандартна температура можна відрегулювати до такої ж під функцією корекції температури. Температура Після корекції = температура перед корекцією + значення корекції (значення корекції може бути позитивним числом, від'ємними числами і нулем)

◆Температура налаштування корекції.

Натисніть «набір» клавіатури менше 3 секунд, введіть в меню дисплей, натисніть «▲» або «▼» клавіатура для налаштування коду до відображення екрану «CA», натисніть кнопку «SET» keyboard display значення корекції температури, натисніть «▲» і «▼» клавіатуру, щоб налаштувати параметри.

◆Функція захисту від затримки:

Натисніть «набір» клавіатури менше 3 хвилин. Увійдіть в меню. Натисніть «▲» або «▼» клавіатуру, щоб відрегулювати код, поки екран не відобразиться «PT», натисніть кнопку «SET» клавіатура, яка відображається Налаштування захисту затримки, знову натисніть «▲» і «▼» клавіатуру для налаштування параметрів.

◆Функція ультра-температурної сигналізації

Якщо вимірювання температури ≥контроль температури + AH реле сигналізації приведено в дію, регулятор температури тривожний, екран дисплея чергується відображення H цієї температури. Потім натисніть на будь-яку клавіатуру, щоб зупинити тривогу і вимкнути вихід реле сигналізації

◆Сверхтемпературная Налаштування сигналізації

Натисніть «встановити» клавіатуру менше 3 секунд, введіть в меню дисплей, натисніть «▲» або «▼» клавіатуру, щоб налаштувати код до відображення екрану «HS». Натисніть кнопку «set» на клавіатурі відображається встановлене значення сверхтемпературы, натисніть «▲» або «▼» клавіатура знову для налаштування параметрів, встановіть «HS як «0», ви можете відключити функцію сигналізації.

◆Наднизька температурна функція будильника

Вимірювання температури

Регулятор температури оповіщення. Екран дисплея чергується дисплей «L» і поточна температура, натисніть будь-яку клавіатуру та вимкніть релейний вихід.

◆Наднизька температура сигналізації

Натисніть «встановити» клавіатуру менше 3 секунд, введіть в меню дисплей, натисніть «▲» або «▼» клавіатуру, щоб налаштувати код до відображення екрану «LS», натисніть кнопку «SET» на клавіатурі відображається встановлене значення ультрависокої температури, натисніть «▲» або «▼» клавіатура знову для налаштування параметрів, встановіть «LS» як «0», ви можете відключити функцію сигналізації.

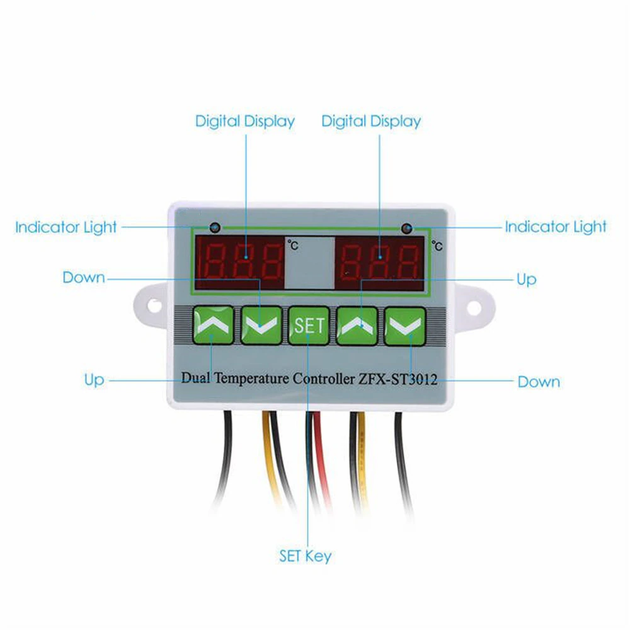

Стан включення індикатора.

Зелений означає індикатор роботи світло, зелене світло довгий яскравий означає стан охолодження або нагрівання. Червоне світло, мерехтливе, означає затримку, щоб почати вгору, і це з функцією налаштування. червоне світло, довгий яскравий означає в стані установки.

Нажмите «установить» 3 секунды введите в систему настройки меню высокого рейтинга. Во время настройки нажмите «▲» или «▼», чтобы выбрать меню, которое необходимо настроить. затем нажмите «установить» клавиатуру еще раз введите в состояние соответствующих параметров контроллера, нажмите «▲» или «▼» клавиатуру, чтобы настроить параметры контроллера, которые необходимо изменить, после настройки нажмите кнопку «SET». контроллер температуры перезапускается автоматически.

Дисплей.

Когда датчик отключен, экран отображает «LLL» Когда датчик detected temperature below диапазон измерения, экран отображает EEE» Когда датчик обнаруживает температуру выше, чем диапазон измерения, экран отображает «HHH»

7. внимание

◆ Подключение к правильному рабочему напряжению, машина регулярно работает в диапазоне ± 10% стандартного входного напряжения

◆Подключение к нагрузке меньше, чем Максимальная контрольная мощность регулятора температуры. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Підключення до правильного джерела живлення, навантаженні, датчику, температурному контролера буде пошкоджено після підключення до неправильного дроту.

увага: не підключайте провід датчика і дроти живлення паралельним з'єднанням.
