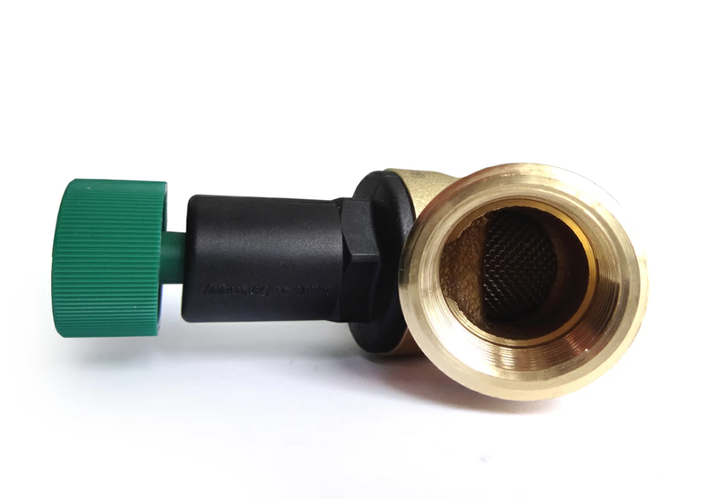

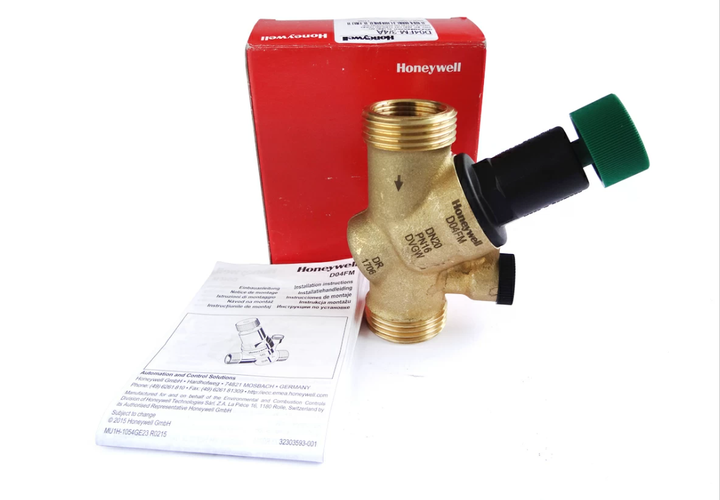

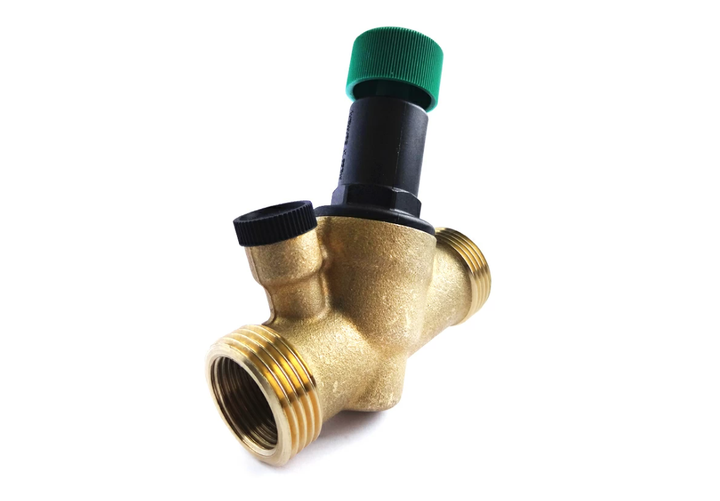

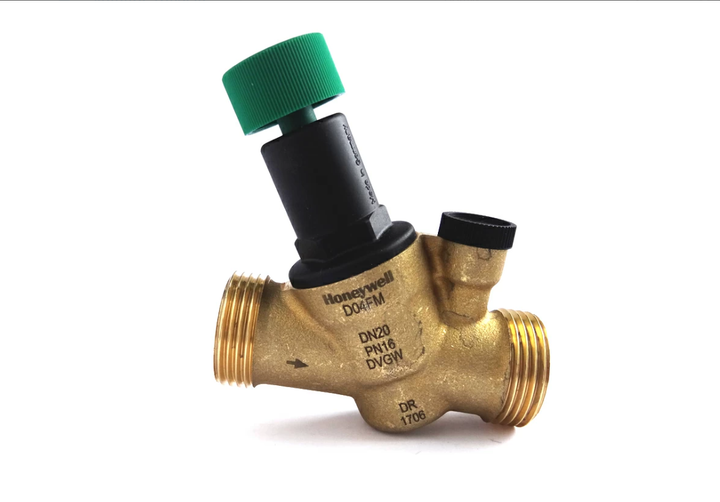

Редуктор давления воды Honeywell D04FM-3/4A
Модель
регулятора давления Honeywell D04FM-A может работать в различной среде с температурой смеси не более 70°С. Можно модернизировать посредством установки обратного впускного клапана. Состоит корпуса и внешней резьбой c резьбовым отверстием для манометра на выходе. Сам корпус клапана состоит из никелированной латуни. Устанавливаться может как вертикально так и горизонтально. При горизонтальной установке регулятор должен стоять черной пластмассовой крышкой вверх.
Параметры редуктора давления Honeywell D04FM-A (DN20):
- среда работы: вода
- материал корпуса: латунь
- встроенный фильтр тонкой очистки
- размер ячейки сетки: 16 мм
- температура рабочей среды: до 70 °С
- тип соединения: 3/4" НН
- условный проход: DN20
- тип давления: PN16
- настройка выходного давления: 1,5-6 Бар
- возможность подключения манометра: есть
- производство: Германия
Конструкция клапана включает:
корпуса с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе;
вкладыша клапана с диафрагмой;
регулировочной пружины;
регулировочного маховика.
Корпус изделия выполнен из никелированной латуни, мембрана из NBR (армированная волокном), уплотнители из NBR, регулирующая пружина производится из высокопрочной пружинной стали.
Принцип работы
Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.
Монтаж
Установку необходимо осуществлять в соответствии с инструкцией, учитывая общие указания и местные предписания, в защищенном от минусовых температур и легко доступном месте. Перед монтажом необходимо выполнить промывку труб. Установить редуктор (направляющая стрелка на корпусе должна совпадать с направлением потока воды). Монтаж выполняется при отсутствии изгибающего момента и напряжения. Редуктор готов к использованию.
Для установки выходного давления необходимо соблюдать последовательность действий:
1. Закрыть клапан на входе
2. Стравить давление с выходной стороны
3. Закрыть клапан на выходе
4. Установить манометр
5. Открыть клапан на входе
6. Вращать винт со шлицом при помощи зеленой ручки вправо до установки на манометре нужной величины выходного давления. Если давление не соответствует желаемой величине, следует повторно стравить давление на выходе и установить необходимые показатели выходного давления.
7. Открыть клапан на выходе.
8. Регулятор готов к эксплуатации.
Редукционные клапаны предохраняют оборудование от повреждений, в результате скачков давления, и при этом снижают расход воды.
