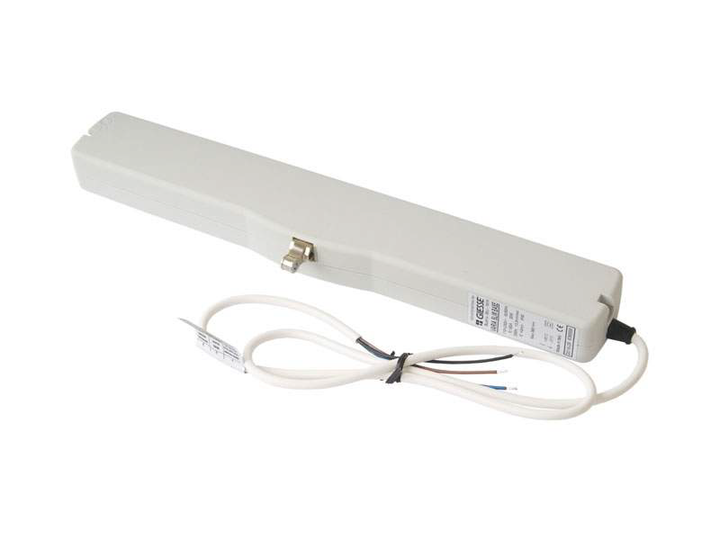

Ланцюговий електропривод GIESSE VARIA SLIM BASE 230V
Електромеханічний лінійний привод із ланцюгом для автоматизації відкидних, верхніх, середньопідвісних, мансардних та інших типів вікон.
Технічні характеристики
Електромеханічний лінійний привод має шарнірний ланцюг із 4 дворядними ланками, що збирається всередині поліамідного корпусу, армованого скловолокном.
Товчкове та тягове зусилля = 250 Н.
Довжина ходу ланцюга регулюється за допомогою механічного перемикача на 240/360 мм.
Обладнаний кінцевим вимикачем із датчиком токоглушення в фазі закриття й під'єднується паралельно.
Привод Varia Slim Base доступний у двох варіантах виконання: з напрянням живлення 110 В/230 В 50/60 Гц і з напругою живлення 24 В постійного струму.
Виріб обладнаний функцією «relax», яка полягає в розчепленні шестерень зі досягнення закритого положення для зменшення механічської напруги.
До паковання входять кронштейни кріплення до рами та два кронштейни для кріплення до стулки: один для відкидних палітурок і один для верхніх.
| Штовхальне/втягувальне зусилля: | 250 Н |
| Регулювання ходу ланцюга: | 240 або 360 мм |
| Струм живлення: | 110...230 вольтів, 50 Гц |
| Номінальний споживаний струм: | 0,180 А |
| Споживана потужність за номінального навантаження: | 20...42 Вт |
| Швидкість ходу ланцюга без навантаження: | 13,5 мм/с |
| Подвійна електрична ізоляція: | Да |
| Робоча температура: | -5 °C... +65°С |
| Ступінь захисту: | IP30 |
| Настроювання притискача рама/стулка: | автоматична |
| Тип зупинки ланцюга під час відкривання: | електронний |
| Тип зупинки ланцюга під час закривання | зупинка перевантаженням |
| Паралельне під'єднання: | Да |
| Статична сила утримання: | 1500 Н |

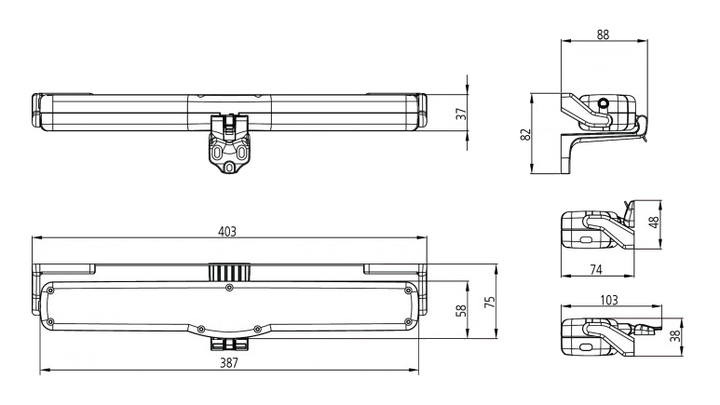

| Розміри: | 355х56х37 мм |
| Вага: | 0,84 кг |
Матеріали
Зовнішній корпус із поліаміду, армованого скловолокном
Ланцюг з поцинкованої сталі
Кронштейни з поліаміду, армованого скловолокном
Кріпильний затискач із неіржавкої сталі
Деталі кріплення
Привод
Пара кронштейнів для кріплення двигуна до рами
Монтажний кронштейн (ступка) для відкидно-го переплетення
Монтажний кронштейн (ступка) для верхньої підвісної палітурки
Свердлильний шаблон для відкидних і верхніх підвісних палітурок
Швидкодійний кріпильний затискач (пружина + палець)
Цвет: сірий (542)
