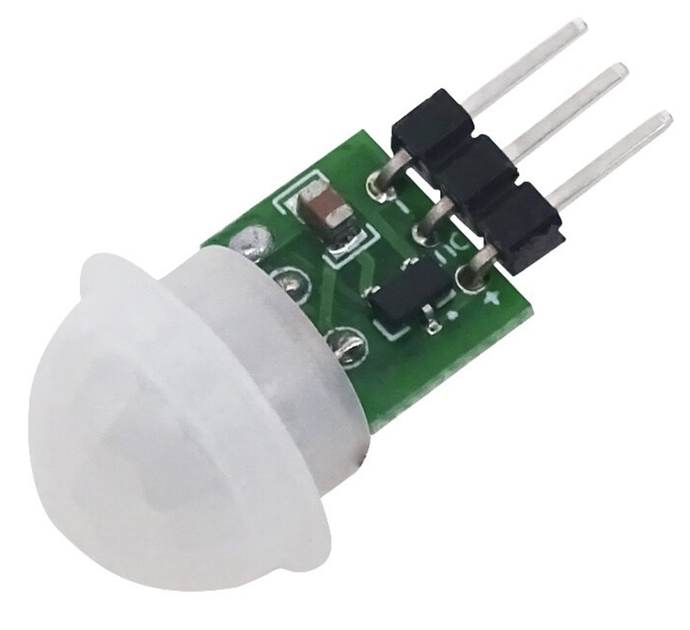

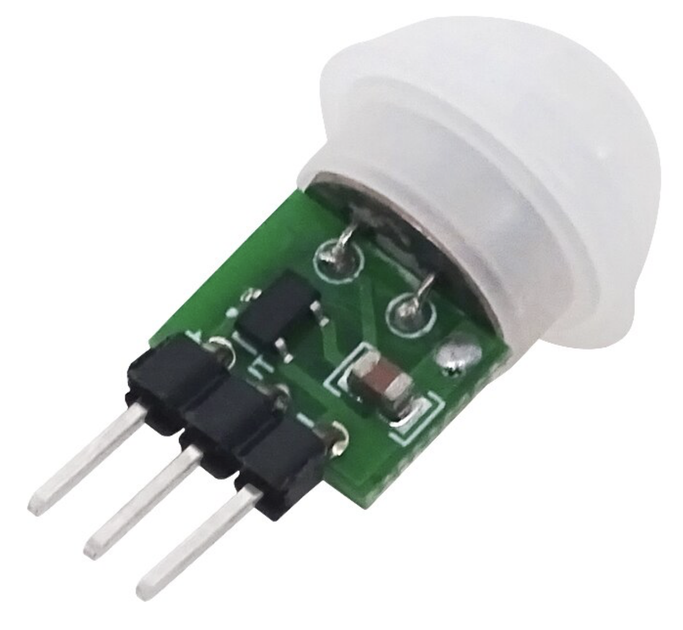

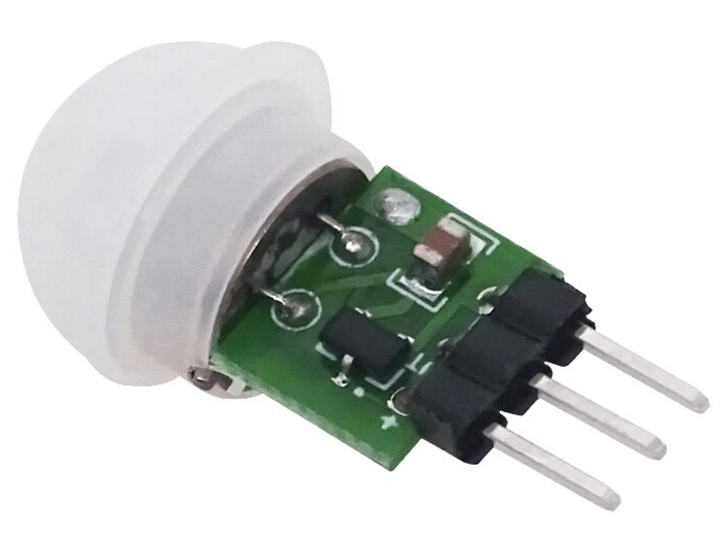

Модуль інфрачервоного пірометричного датчика руху на базі пірометричного сенсора AM312

Чутливий елемент пірометричного датчика - фотодіод, сприйнятливий до інфрачервоного випромінювання в діапазоні, що відповідає власному випромінюванню людського тіла.

Фотодіод перетворює енергію випромінювання в електричний сигнал, що надходить на вхід мікросхеми, що конвертує його в цифровий логічний рівень, який може вважатися мікроконтролером для подальшої обробки.

При появі в полі чутливості датчика ІЧ-випромінювання на короткий час включається таймер затримки, після чого на виході встановлюється рівень логічної одиниці, який підтримується, поки об'єкт, що випромінює, знаходиться в зоні дії, періодично оновлюючись роботою таймера.

На платі модуля є три висновки для підключення: живлення, вихід та земля. Живлення сенсора здійснюється через вбудований стабілізатор напруги та конденсатори для фільтрації перешкод. Крім того, є резистор номіналом 20 ком для обмеження вихідного струму сенсора.

Робоча напруга: 2,7-12 В
Статична споживана потужність:
