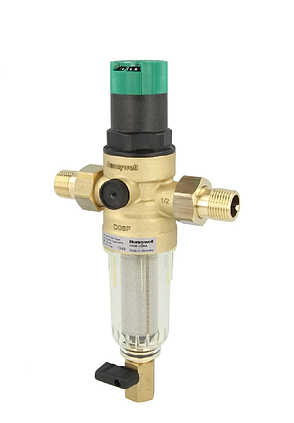

Механічний фільтр для холодної води HoneyWell FK06-1/2AA з редуктором

Механічний фільтр для холодної води HoneyWell FK06-1/2AA з редуктором

Промивної фільтр тонкої механічної очистки для холодної води Honeywell FK06-1/2" AA лінійки miniPlus, з вмонтованим редуктор зниження тиску води. Малогабаритний розмір фільтра надає можливість його установки в невеликих приміщеннях. Фільтр Honeywell FK06-1/2" AA використовуються для попереднього очищення холодної води від механічних домішок розміром до 100 мкм і одночасно регулює робочий тиск на виході з фільтру. Усунення осаду, що накопичується на дні колби і в сітці фільтра, відбувається при включенні режиму промивання проточною. Користувач може вимкнути цей режим, повертаючи ручку кульового клапана. Потік води усуває сміття в спеціально призначений резервуар або каналізацію (у такому разі потрібна врізка).

Фільтр FK06 складається з наступних компонентів:

• корпусу з зовнішньою різьбою та різьбовими отворами для манометра з двох сторін;
• пружинного склянки з регулювальної ручкою;
• вкладиша клапана з діафрагмою і сідлом клапана;
• різьбових штуцерів;
• сітчастого фільтра тонкого очищення;
• колби;
• кульового клапана.
• поставляється без манометра;

Технічні характеристики:

• Розмір підключення: 1/2"
• Рейтинг фільтрації: 100 мкм
• Робоче положення: встановлюється на горизонтальному трубопроводі чашею вниз
• Бронзова чаша
• Робоча температура: до 30 °С
• Робоче середовище: вода
• Тиск на вході: до 16,0 бар
• Тиск на виході: від 1,5 до 6,0 бар

Особливості:

• Простий монтаж
• Компактні розміри
• Подача відфільтрованої води здійснюється безперервно, навіть в процесі промивки
• Міцна чаша з ударостійких матеріалів
• Просте обслуговування і заміна сітчастого фільтруючого елемента
• Корпус з внутрішньою і зовнішньою різьбою
• Надійна і перевірена конструкція від німецької компанії Honeywell
• Вироби відповідають вимогам DIN/DVG

Матеріали:

• корпус з штампованої латуні, стійкої до вимивання цинку
• штуцери з зовнішньою різьбою з латуні
• фільтруючий сітчастий елемент тонкого очищення з нержавіючої сталі
• чаша фільтра з удароміцного прозорого синтетичного матеріалу (для холодної води) або штампованої латуні, стійкої до вимивання цинку (для гарячої води)

Принцип дії:

Комбінований фільтр FK06 об'єднує в собі клапан пониження тиску D06F і промивної фільтр тонкого очищення FF06. У процесі нормальної роботи вода проходить через осередки фільтра FF06 на вихід. Для промивки фільтра від частин бруду потрібно відкрити кульовий кран. В процесі промивки подача фільтрованої води не припиняється. Вбудований регулятор тиску води D06F працює за принципом вирівнювання зусиль. Це означає, що сила діафрагми діє назустріч силі пружності пружини. Входное давление на влияет на открытие или закрытие клапана, поэтому колебания входного давления не оказывают влияние на выходное давление.

Инструкция по монтажу:

• Можно монтировать как на металлические, так и на пластиковые трубы.
• Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
• Устанавливается за водосчетчиком после запорных клапанов . Это позволит обслуживать устройство без демонтажа из трубопровода.
• Забезпечте вільний доступ до фільтру для можливості відстеження ступеня забруднення через прозору чашу, і проведення технічного обслуговування.
• Рекомендується після комбінованого фільтра залишати прямолінійний стабілізуючий ділянку трубопроводу довжиною не менше п'ятикратного номіналу приєднувального розміру.
