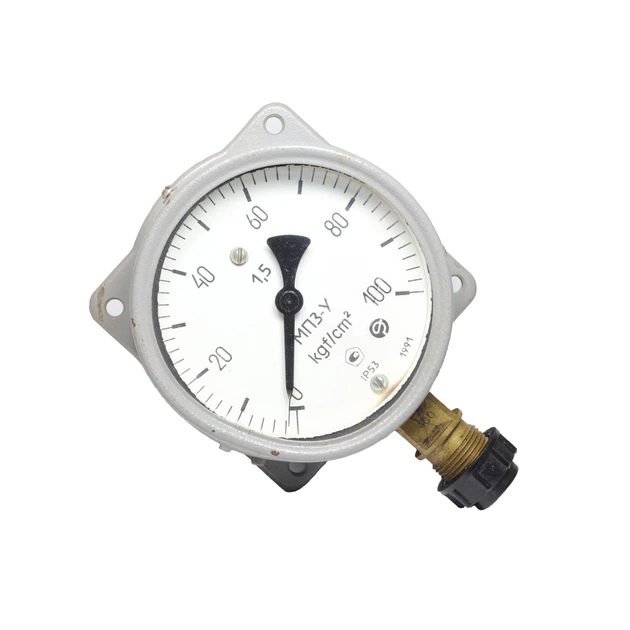

Манометр МП-3У 100 кгс 100 мм M20*1,5 1,5 клас радіальний (10 МПа / 100 бар)

Манометри, вакуумметри і мановакуумметры показують МП3-У, ВП3-В і МВП3-У призначені для вимірювання надлишкового і вакуумметричного тиску неагресивних, некристаллизующихся по відношенню до мідних сплавів рідин, пари і газу, в тому числі кисню, ацетилену, хладонів 12, 13, 22, 142, 502, 134a і 404а.

Технічні характеристики:
Діапазон показань приладів:

МП3-У - від 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600

ВП3-У - від -1 до 0 кгс/см2

МВП3-У - від -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2

• Діаметр корпусу, мм – 100;
• Клас точності - 1.0; 1.5;
• Межі вимірювання надлишкового тиску 10 МПа (100 бар);
• Ступінь захисту - ІР 40;
• Тримач - мідний сплав, сталь;
• Механізм - бронза, нержавіюча сталь, сталь 0,8 кп;
• Матеріал корпусу: сталь, алюмінієвий сплав, ударостійкий полістирол;
• Трубчаста пружина - мідний сплав, залізо-нікелевий сплав;
• Матеріал вікна - технічне скло;
• Приєднувальний розмір: М20 (база); G1/2 (за замовленням);

Прилади витримують вплив вібрації в діапазоні частот від 5 до 25 Гц з амплітудою до 0,1 мм (група L3 по ГОСТ 12997-84)

Кліматичне виконання за ГОСТ 15150-69

У2 - за замовчуванням прилади мають виконання У2 (діапазон робочих температур -50 до +60 ° С)

Т2 - за замовленням прилади мають виконання Т2 (діапазон робочих температур -50 до +60 ° С)

Варіанти виконання:

з радіальним штуцером (РШ) без фланця

з радіальним штуцером (РШ) з заднім фланцем

з осьовим штуцером (ВШ) з переднім фланцем

з осьовим штуцером (ЗШ) без фланця

Фланець для кріплення приладу на панелі

- за замовчуванням прилади поставляються без фланця

Вимірювана середа

- за замовчуванням рідина, пара, газ, у тому числі пропан бутан

"Кисень" - за замовленням виконання для вимірювання тиску рідкого, газоподібного кисню

"Ацетилен" - за замовленням виконання для вимірювання тиску ацетилену

"Хладон" - за замовленням виконання для вимірювання тиску хладонів (у примітці до замовлення вкажіть необходимсоть додаткової температурної шкали)

Вриант виконання

- за замовчуванням загальнопромислове виконання

Е - за замовленням прилади изготаляются для поставки на експорт

АЕС - за замовленням прилади изготаляются для поставки на атомні електростанції (АЕС)

Манометри зі складського зберігання (80-ті, 90-і, 2000-і роки випуску).
