DEVIreg 530 – електронний терморегулятор, призначений для керування кабельними системами обігріву поверхні підлоги до комфортної температури.
Дозволяє керувати будь-якими нагрівальними кабелямиDEViflex або тонкими нагрівальними матамиDEVImat ,DEVIcomfort або аналогічними, встановленими в конструкцію підлоги.
DEVIreg 530 працює з датчиком температури підлоги на дроті, що постачається в комплекті з терморегулятором. Отримуючи дані від датчика температури підлоги, терморегулятор вмикає або вимикає нагрівання.
Дана модель має функцію контролю справності датчика температури покриття для підлоги. У разі несправності датчика (обрив або коротке замикання) на терморегуляторі спрацьовує індикатор (блимаючий зелений світлодіод), при цьому напруга на навантаження автоматично не подається.

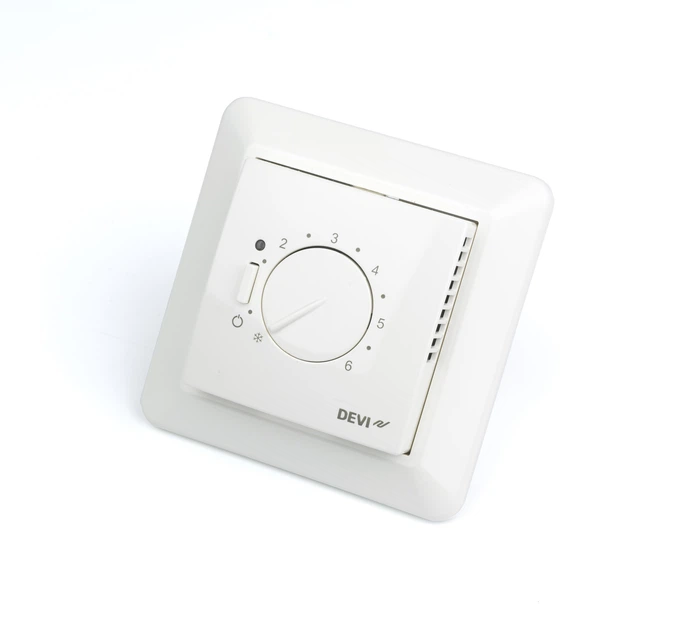

На передній панелі навколо поворотної ручки регулювання температури нанесена шкала у вигляді умовних одиниць вимірювання від 0 до 6. У крайньому лівому положенні поворотної ручки терморегулятор входить у режим захисту від замерзання та підтримує мінімальну температуру покриття підлоги на рівні 5 °С.
Індикатор під час роботи регулятора має два кольори - зелений (нагрів вимкнений) і червоний (нагрів включений).
Конструкція корпусуDEVIreg 530 передбачає встановлення на стіну у монтажну коробку.
Цей терморегулятор має двополюсний вимикач живлення.
Особливості
- Двополярний вимикач живлення
- Низьке енергоспоживання у режимі очікування
- Контроль справності датчика
- Установка на стіну у монтажну коробку
Технічні характеристики:
● робоча напруга: ~230В +10%/-20%, 50 Гц
● енергоспоживання: макс. 0,25 Вт
● активне навантаження: макс. 15А (3650 Вт) при 230В
● індуктивне навантаження: 1А, 250В, cos = 0,3
● тип датчика: датчик підлоги 3 м, NTC 15 ком при 25 °C
● перемикач навантаження: NO, двоконтактне реле
● індикатор: світлодіод зелений/червоний
● температурний діапазон: 5...45°C
● робоча температура: -10°С / +30°C
● максимальний переріз кабелю, що підключається: 1*4 мм² або 2*2,5 мм²
● гістерезис: 0,2°С
● розміри: 85 х 85 х 47 мм
● тип рамки: біла, ELКО, 55x55 мм
● клас захисту: IP31
● сертифікований: УкрСЕПРО, ГОСТ Р, DEMKO, CE
Регулятор з рамкою ELKO може встановлюватися в рамки інших виробників із внутрішнім розміром 55х55 мм, наприклад:
Merten - M-arc, M-Smart, M-Plan;
Berker - B1, B3, B7, S1;
Gira - E2, Standard 55, Esprit, Event;
Jung – Aplus, A500
Виробник має право змінювати комплектацію та конструкцію не вносячи змін до інструкції та без повідомлення.
