Счётчики газа

Приборы учета потребления природного газа позволяют оптимизировать коммунальные расходы в бытовых, производственных и коммерческих помещениях. Тип устанавливаемого счетчика зависит от максимального объема газа, проходящего через прибор за единицу времени, и рабочего давления.

Классификация газовых счетчиков

Пропускная способность приборов учета позволяет разделить на три основные группы:

бытовые, позволяющие учитывать расход газа в объеме не более 10 м³/ч;
коммунальные, с пропускной способностью от 10 до 40 м³/ч и применяемые службами ЖКХ для домового учета;
промышленные, для крупных потребителей с пропускной способностью свыше 40 м³/ч.

Конструкция счетчика состоит из корпуса прибора, механизма измерения и счетного устройства. Наиболее востребованы два вида счетчиков: мембранные и роторные (ротационные).

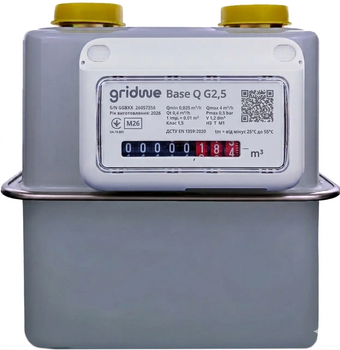

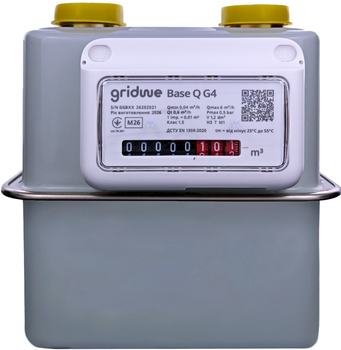

Мембранные счетчики газа

Принцип действия состоит в движении газа между двумя мембранами. Циклическое движение диафрагм в результате вытеснения газа приводит в движение кривошипно-рычажной механизм, сопряженный со счетным устройством. Приборы мембранного типа применяются в магистралях с низким давлением газа и обладают рядом достоинств:

длительный срок службы;
минимальная измерительная погрешность;
интервал поверок 10 лет;
неприхотливость к чистоте газа;
простота монтажа.

Недостаток диафрагменных счетчиков – большие габариты изделия по сравнению с роторными и электронными.

Роторные приборы учета потребления газа

Это самые маленькие газовые счетчики с высокой пропускной способностью. Более требовательны к фильтрации газа. Оптимальный монтаж – в вертикальную магистраль с направлением потока сверху вниз. Интервал поверок ротационных счетчиков составляет 5 лет.

Как правильно выбрать газовый счетчик

Перед приобретением газового счетчика необходимо учесть некоторые технические особенности в зависимости от целевого назначения изделия:

для квартиры, с установкой внутри помещения;
для частного дома с уличным монтажом.

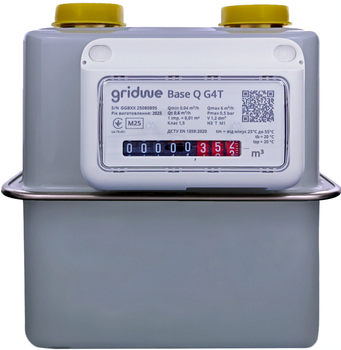

Плотность газа зависит от температуры, и объем проходящего топлива меняется в разные времена года. Чтобы избежать некорректного учета, для улицы лучше применять счетчик на газ с термокомпенсатором. При этом необходимо убедиться, что по температурному режиму, указанному в технических характеристиках изделия, допускается наружный монтаж.

Установка таких приборов в квартире также может принести экономическую выгоду, особенно при нахождении основной газовой магистрали в неотапливаемых местах. В маркировке счетчиков с температурным корректором указывается буква “T”, например BK-G4T.

На сегодняшний день в Украине можно купить газовые счетчики с разными типами учета:

Механический. К такому типу расходомеров относятся мембранные, ротационные, турбинные счетчики. Счетчики с механическим измерительным узлом могут быть как с классическим, так и с электронным таблом. Интервалы поверок зависят от конкретной модели и указываются в техническом паспорте изделия. К недостаткам механических счетчиков можно отнести шумность работы, о которой говорят пользователи. Однако с учетом звука пламени на горящей конфорке, этот показатель не имеет значения.

Электронный. Полностью электронная система измерения и отображения данных внедрена в струйных счетчиках. Определение потраченного объема газа происходит с помощью пьезоэлемента, фиксирующего частоту колебаний проходящего через прибор потока. Такие расходомеры абсолютно бесшумны, выпускаются с вертикальным и горизонтальным вариантом подключения.

Помимо конструкционных особенностей важным параметром при выборе газового счетчика необходимо обратить внимание на пропускную способность. В жилых помещениях и частных домах оптимальными для установки будут приборы G4 и G6:

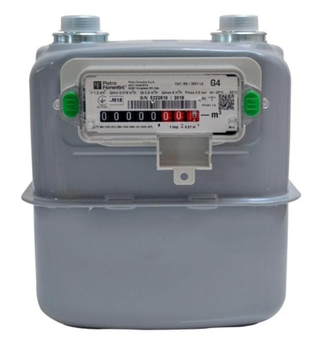

Счетчик класса G4. Оптимальный объем потребления газа при установке такого прибора – 4 м³/ч (с максимальным объемом 6 м³/ч). Этого вполне достаточно при наличии одной газовой плиты и газовой колонки. Если потребителем выступает только варочная поверхность, достаточно счетчика G1,6 - 2,5.
Счетчик газа класса G6. Имеет максимальную пропускную способность до 10 кубометров в час, номинальный объем составляет 6 м³/ч. Установка такого прибора учета оптимальна для частных домов с газовыми плитами и автономной системой отопления.

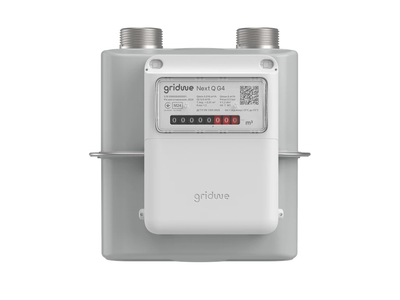

Современные умные счетчики газа

Смарт счетчики выпускаются с мембранным и электронным узлом измерения. Особенности “умных” приборов учета:

возможность считывания показаний через приложение на смартфоне;
электронный архив данных;
передача показаний на систему сбора информации через встроенный модуль мобильной связи;
интегрированный температурный корректор;
оптический интерфейс, позволяющий проводить сервисные операции.

Производители газовых счетчиков

Механические и электронные счетчики, которые можно приобрести в Украине, выпускаются многими отечественными и зарубежными производителями:

Gross – украинский бренд инженерной сантехники и приборов учета потребления воды, газа и электроэнергии;

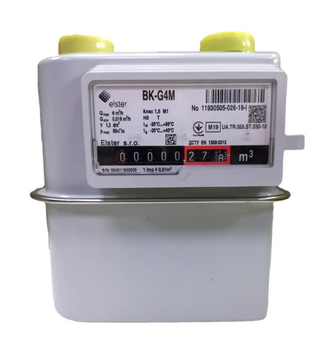

Elster – германо-российское предприятие, выпускающее бытовые и промышленные газовые счетчики разных типов;

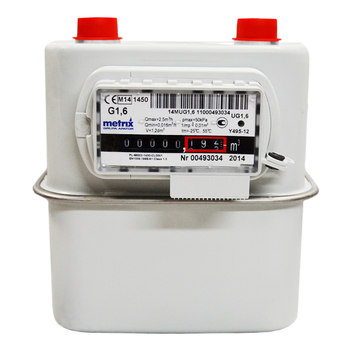

Metrix – польский производитель диафрагменных газовых счетчиков для бытовых и промышленных потребителей;
Самгаз – совместное украино-итальянское предприятие, специализирующееся на производстве мембранных расходомеров и модулей передачи данных.

Монтаж газовых счетчиков осуществляется специалистами газовых служб по предварительно согласованному проекту.
