Лічильники газу

Прилади обліку споживання природного газу дають змогу оптимізувати комунальні витрати в побутових, виробничих і комерційних приміщеннях. Тип установлюваного лічильника залежить від максимального об’єму газу, що проходить через прилад за одиницю часу, і робочого тиску.

Класифікація газових лічильників

Пропускна здатність приладів обліку дає змогу поділити на три основні групи:

побутові, що дають змогу враховувати витрату газу об’ємом не більш ніж 10 м^³/год;
комунальні, з пропускною здатністю від 10 до 40 м^³/год і застосовувані службами ЖКГ для будинкового обліку;
промислові, для великих споживачів із пропускною здатністю понад 40 м^³/год.

Конструкція лічильника складається з корпусу приладу, механізму вимірювання й лічильного пристрою. Найпопулярніші два різновиди лічильників: мембранні та роторні (ротаційні).

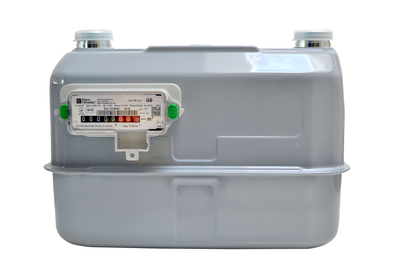

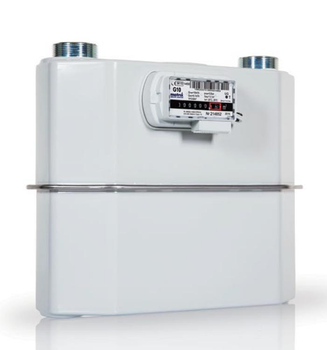

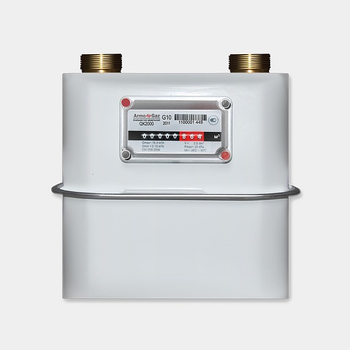

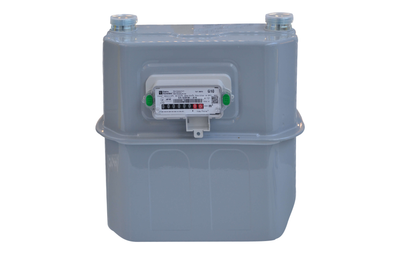

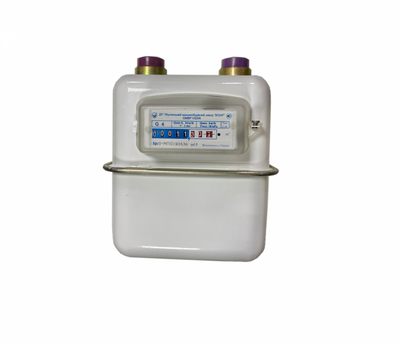

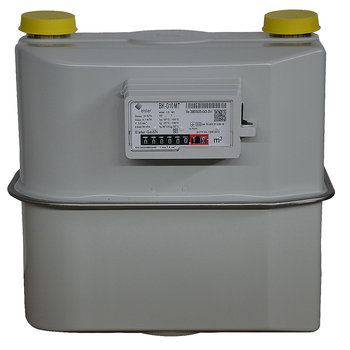

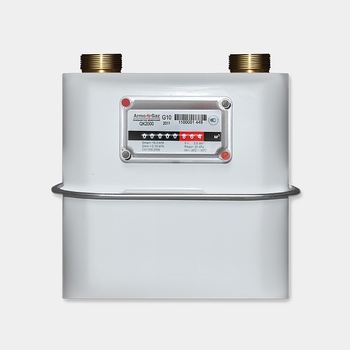

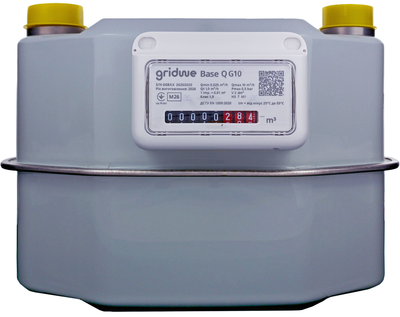

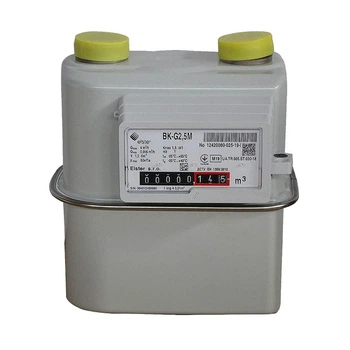

Мембранні лічильники газу

Принцип дії полягає в русі газу між двома мембранами. Циклічний рух діафрагм унаслідок витіснення газу надає руху кривошипно-важільному механізму, сполученому з лічильним пристроєм. Прилади мембранного типу застосовуються в магістралях із низьким тиском газу й мають низку переваг:

тривалий термін експлуатації.
мінімальна вимірювальна похибка;
інтервал перевірок 10 років;
невибагливість до чистоти газу;
простота монтажу.

Вада діафрагмових лічильників — великі габарити виробу, порівнюючи з роторними й електронними.

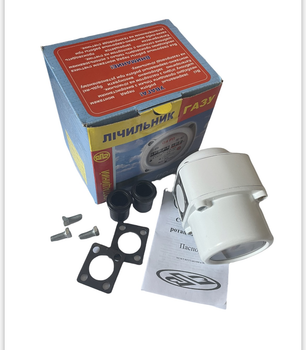

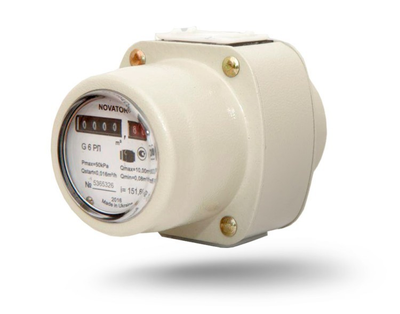

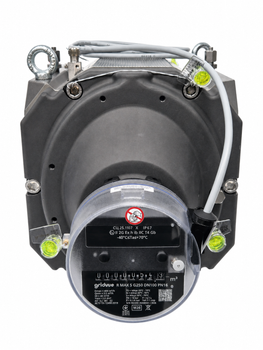

Роторні прилади обліку споживання газу

Це найменші газові лічильники з високою пропускною здатністю. Вимогливіші до фільтрації газу. Оптимальний монтаж — у вертикальну магістраль із напрямком потоку зверху вниз. Інтервал перевірок ротаційних лічильників становить 5 років.

Як правильно обрати газовий лічильник

Перед придбанням газового лічильника потрібно врахувати деякі технічні особливості залежно від цільового призначення виробу:

для квартири, з установленням усередині приміщення;
для приватного будинку з вуличним монтажем.

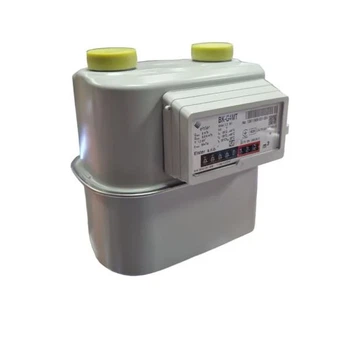

Густина газу залежить від температури, й об’єм прохідного палива змінюється в різні пори року. Щоб уникнути некоректного обліку, для вулиці краще застосовувати лічильник на газ із термокомпенсатором. Водночас потрібно переконатися, що за температурним режимом, зазначеним у технічних характеристиках виробу, допускається зовнішній монтаж.

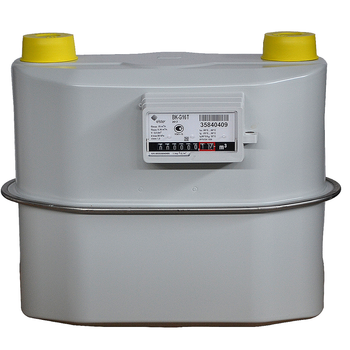

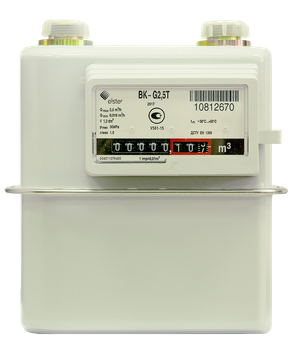

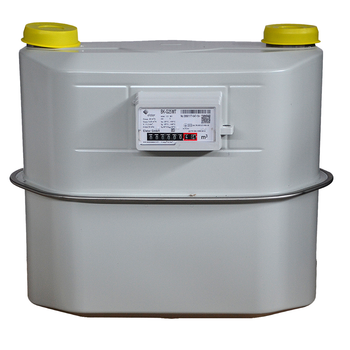

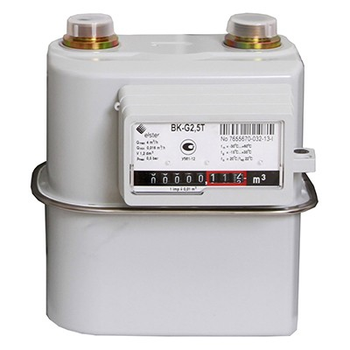

Установлення таких приладів у квартирі також може принести економічну вигоду, особливо якщо основна газова магістраль строїть у неопалюваних місцях. У маркуванні лічильників із температурним коректором вказується буква "T", наприклад BK-G4T.

На сьогодні в Україні можна купити газові лічильники з різними типами обліку:

Механічний. До такого типу витратомірів належать мембранні, ротаційні, турбінні лічильники. Лічильники з механічним вимірювальним вузлом можуть бути як із класичним, так і з електронним табло. Інтервали перевірок залежать від конкретної моделі та вказуються в технічному паспорті виробу. До вад механічних лічильників можна віднести гучність роботи, про яку говорять користувачі. Однак з урахуванням звуку полум'я на конфорці, що горить, цей показник не має значення.

Електронний. Повністю електронна система вимірювання та показу даних впроваджена у струминних лічильниках. Визначення витраченого об’єму газу відбувається за допомогою п'єзоелемента, який фіксує частоту коливань потоку, що проходить через прилад. Такі витратоміри абсолютно безшумні, випускаються з вертикальним і горизонтальним варіантом приєднання.

Крім конструкційних особливостей, важливим параметром, на який потрібно звернути увагу під час вибору газового лічильника, є пропускна здатність. У житлових приміщеннях і приватних будинках оптимальними для встановлення будуть прилади G4 і G6:

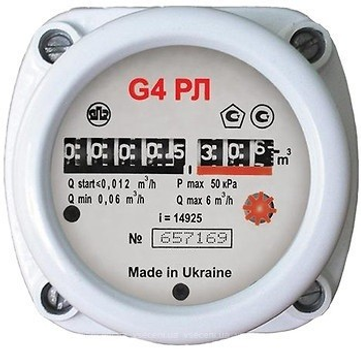

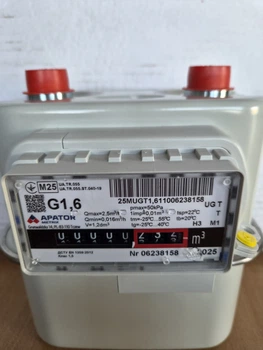

Лічильник класу G4. Оптимальний об’єм споживання газу в разі встановлення такого приладу — 4 м^³/год (з максимальним об'ємом 6 м^³/год). Цього цілком досить за наявності однієї газової плити й газової колонки. Якщо споживачем слугує тільки варильна поверхня, досить лічильника G1,6 — 2,5.
Лічильник газу класу G6. Має максимальну пропускну здатність до 10 кубометрів на годину, номінальний об’єм становить 6 м^³/год. Установлення такого приладу обліку оптимальне для приватних будинків із газовими плитами й автономною системою опалення.

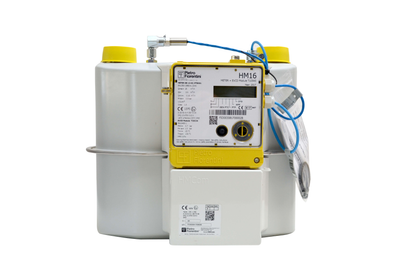

Сучасні розумні лічильники газу

Смарт-лічильники випускаються з мембранним і електронним вузлом вимірювання. Особливості "розумних" приладів обліку:

можливість зчитування показів через програму на смартфоні;
електронний архів даних;
передавання показів на систему збору інформації через вбудований модуль мобільного зв'язку;
інтегрований температурний коректор;
оптичний інтерфейс, що дає змогу проводити сервісні операції.

Виробники газових лічильників

Механічні та електронні лічильники, які можна придбати в Україні, випускаються багатьма вітчизняними й закордонними виробниками:

Gross — український бренд інженерної сантехніки та приладів обліку споживання води, газу та електроенергії;

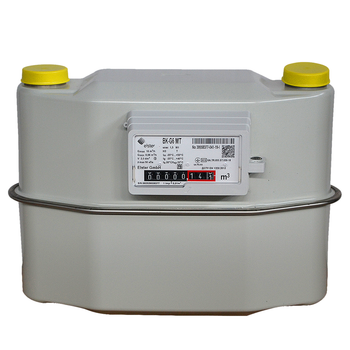

Elster — німецько-російське підприємство, що випускає побутові та промислові газові лічильники різних типів;

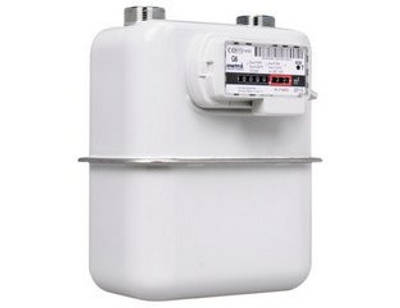

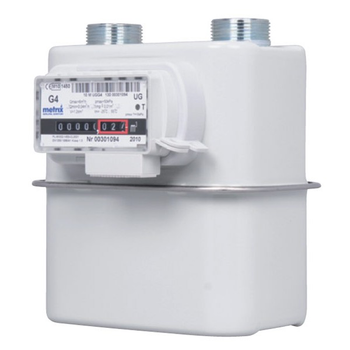

Metrix — польський виробник діафрагмових газових лічильників для побутових і промислових споживачів;
Самгаз — спільне україно-італійське підприємство, яке спеціалізується на виробництві мембранних витратомірів і модулів передавання даних.

Монтаж газових лічильників здійснюється фахівцями газових служб за попередньо погодженим проєктом.
