RUCK EL 125 E2M 01 Турбінний канальний вентилятор для круглих каналів

Турбінний канальний вентилятор для круглих каналів

Загальні відомості про канальні вентилятори Ruck EL 125 E2M 01

3-швидкісні енергоощадні вентилятори канальні круглі Ruck EL 125 E2M 01 характеризуються найвищим ККД і найменшим споживанням електроенергії, порівнюючи з усіма вентиляторами аналогічного діапазону продуктивності. ККД цих вентиляторів більш ніж на 50% вище ККД звичайних канальних вентиляторів.

Першокласні робочі характеристики, особливо високий ККД круглого канального вентилятора Ruck EL 125 E2M 01, досягаються внаслідок використання лопаток зі складним контуром і безперервним меридіональним каналом. Це пояснює малі втрати під час перетворення енергії на вентилятори.

Двигуни не є перешкодою для повітряних потоків і розміщуються в зоні втулки. У деяких конструкціях двигун абсолютно відокремлений від повітряного потоку. Висока питома потужність турбінних канальних вентиляторів ETALINE дає змогу вибрати пристрій компактних розмірів. Korпус вентилятора точно відповідає розміру патрубка. Hе потрібен додатковий простір для монтажу.

Вентилятор можна під'єднати безпосередньо до мережі 230 В, 50 Гц або для регулювання частоти обертання — через трансформатор.

Конструктивні особливості канальних вентиляторів для круглих повітроводів Ruck EL 125 E2M 01

• Діагональний вентилятор зі спрямувальним механізмом
• В обмотки електродвигунів вбудоване термореле з автоматичним перезапуском
• Статор із захистом від корозії
• Пластмасовий корпус
• 3 cкорості або регулювання швидкості обертання
• Блок затискачів однофазних електродвигунів має ступінь захисту IP 44
• Hе вимагає обслуговування, тривалий термін експлуатації кулькових підшипників
• Розподільна коробка з вбудованим конденсатором
• У корпус вентилятора вбудована стійка опора для монтажу, монтажний хомут
• Вентилятори цієї серії можуть бути встановлені в будь-якому положенні

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ RUCK EL 125 E2M 01

Параметри	Величина
Модель:	Ruck EL 125 E2M 01
Напруга, В:	230
Споживана потужність, Вт:	52
Сила струму, А:	0,2
Фазність:	1-фазний
Частота струму, Гц:	50
Продуктивність, м3/год:	360
Швидкість обертання, об./хв:	2840
Клас ізоляції двигуна:	F
Клас захисту пристрою, IP:	00
Сумарний рівень звукової потужності (вхід/вихід/на корпусі), dB (A):	67/67/56
Розмір патрубка, мм:	124
Максимальна температура довкілля, °С:	80
Максимальний ККД ≥max (відносно статичного/повного тиску), %:	21,0/22,0
Масса, кг:	2,4
Ємність конденсатора, мкФ:	1,5



АЕРОДІНАМІЧНІ ХАРАКТЕРИСТИКИ RUCK EL 125 E2M 01



Робоча точка*	1	2	3	4	5
Струм I, A	0,2	0,2	0,2	0,2	0,2
Споживана потужність P1, Вт	44	45	49	52	52
Число обертів n, 1/хв	2840	2821	2770	2743	2740
ПЗМ на вході LWA5, dB(A)	69	67	67	66	67
ПЗМ на виході LWA6, dB(A)	70	68	67	66	66
ПЗМ зовні корпусу LWA2, dB(A)	59	57	56	55	55



*Рабоча точка

1. за максимального підвищення тиску
2. 70% від максимального ККД відносно статичного тиску/підвищений тиск
3. найбільш ефективна робоча точка
4. 70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
5. вільне нагнітання



Рівень звукової потужності в октавних смугах частот



Модель	Ruck EL 125 E2M 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
ПЗМ на вході	LWA5, dB(A)	1	69	39	49	53	62	65	61	59	50
2	67	35	47	51	61	64	60	58	48
3	67	35	46	49	60	64	60	57	47
4	66	31	41	48	59	63	60	56	46
5	67	34	42	48	61	63	61	57	47
ПЗМ на виході	LWA6, dB(A)	1	70	39	49	55	63	67	62	61	52
2	68	34	47	52	61	65	61	59	49
3	67	33	46	51	59	64	60	57	47
4	66	33	40	49	58	62	60	56	45
5	66	30	41	50	59	62	61	56	46
ПЗМ зовні корпусу	LWA2, dB(A)	1	59	36	38	40	46	55	54	49	35
2	57	32	37	39	46	54	53	47	33
3	56	28	36	38	45	53	52	46	32
4	55	30	33	36	45	51	51	44	30
5	55	30	31	35	45	51	52	45	29



СХЕМА ПІД'ЄДНАННЯ RUCK EL 125 E2M 01

Монтажна схема канального вентилятора Ruck EL 125 E2M 01

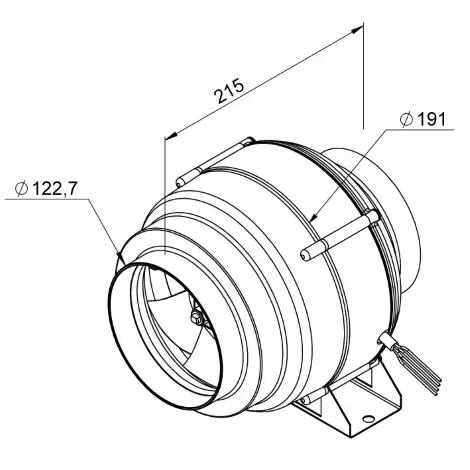

РОЗМІРИ RUCK EL 125 E2M 01
